異形梁是工程結構中常見的一種設計,其特點是截面形狀不對稱或復雜,以適應特定的力學需求。在CAD(計算機輔助設計)環境中,繪制和編輯異形梁的圖形是一項重要的任務,涉及精確計算、材料屬性設定以及美觀性考量。本文旨在提供一個關于異形梁CAD繪圖的全面指南,包括從基礎理論到高級技巧的各個階段。介紹異形梁的基本概念和分類,然后詳細闡述CAD軟件中繪制異形梁的步驟,包括創建基礎幾何體、添加細節、進行強度和穩定性分析,以及如何通過參數化設計實現快速修改。提供一些實用的技巧和最佳實踐,幫助設計師提高繪圖效率和設計質量。

異形梁圖片大全概述

異形梁是指梁截面的形狀不是普通的矩形,而是具有特殊形狀的梁。這種梁的形狀多樣,包括但不限于虹梁、弧(彎)形梁、花籃梁、十字形梁、T型梁、L型梁等。由于其形狀的特殊性,異形梁在建筑設計中能夠提供不同的功能和美學效果,但也帶來了制造和安裝上的挑戰。

異形梁的特點

異形梁的一個顯著特點是其抗震性能相對較差,因為梁柱節點的核心區面積會較小,導致節點抗震不利。然而,異形梁在某些特定場合下,如需要特殊造型的建筑,仍然是必要的選擇。

異形梁的應用

異形梁在建筑結構中有著廣泛的應用,尤其是在需要特殊造型的建筑中。例如,箱型梁是一種常見的異形梁,其截面形狀類似于箱子,由蓋板、腹板、底板以及隔板組成。箱型梁的抗扭剛度大,適用于彎橋和采用懸臂施工的橋梁。

異形梁的繪圖

在CAD軟件中,繪制異形梁可以通過多邊形工具來完成。用戶可以根據需要繪制任意多邊形,然后通過調整視口比例來獲得所需的圖紙比例。此外,還可以通過新建視口來調整詳細圖紙的比例,以便更精確地進行設計。

結論

雖然無法直接提供圖片,但通過上述描述,您可以對異形梁的多樣性有所了解。如果您需要具體的圖片資源,建議您查閱專業的建筑圖紙集或在線建筑資源庫,那里可能會有更多詳細的異形梁圖片供您參考。

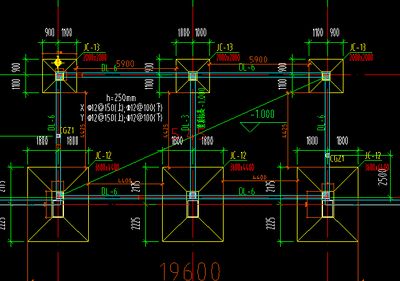

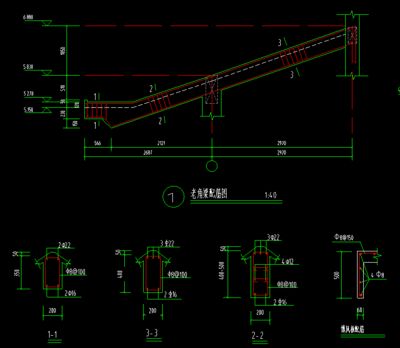

異形梁圖片大全(cad異形梁圖片大全異形梁圖片大全) 全國鋼結構廠 第1張異形梁圖片大全異形梁圖片大全(cad異形梁圖片大全異形梁圖片大全) 全國鋼結構廠 第2張異形梁圖片大全(cad異形梁圖片大全異形梁圖片大全) 全國鋼結構廠 第3張異形梁圖片大全(cad異形梁圖片大全異形梁圖片大全) 全國鋼結構廠 第4張
