鋼結構屋架設計報告主要探討了鋼結構屋架在荷載作用下的力學行為和結構響應。本報告首先介紹了鋼結構屋架的基本原理，包括其材料特性、受力機制以及常見的結構形式。通過一個具體的荷載計算案例，詳細闡述了如何根據建筑功能、環境條件和安全要求等因素來確定屋架的設計荷載。，，報告中還討論了荷載對屋架結構的影響，如應力分布、變形和穩定性問題，并提出了相應的設計準則和計算方法。報告還涉及了鋼結構屋架的維護和檢查工作，以確保其長期安全運行。報告總結了鋼結構屋架設計的關鍵要點，強調了合理選擇材料、精確計算荷載和嚴格執行設計規范的重要性。

以下是一份鋼結構屋架設計報告的示例：

一、工程概況

1. 建筑用途與規模
   • 本鋼結構屋架所應用的建筑為[具體建筑用途，如某車間等]，建筑長[X]m，跨度[X]m，柱距[X]m。例如，某車間長240m，跨度27m，柱距6m。
2. 荷載情況
   • 永久荷載
     • 包括屋面結構自重，如預應力鋼筋混凝土大型屋面板（如1.56m預應力鋼筋混凝土大型屋面板自重1.4kN/m2）、防水層（如氈三油加綠豆沙防水層0.4kN/m2）、找平層（如20mm厚水泥砂漿找平層0.4kN/m2）等。
   • 可變荷載
     • 屋面活荷載標準值，如0.70kN/m2。同時需要考慮可能的風荷載、雪荷載等，根據當?shù)氐臍庀髼l件確定。

二、結構選型

1. 屋架形式

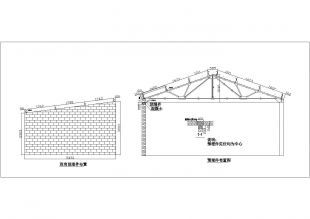

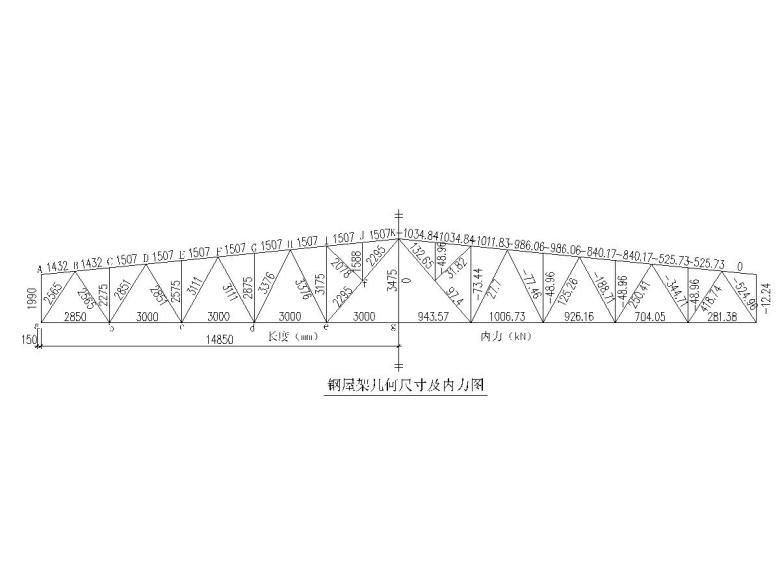

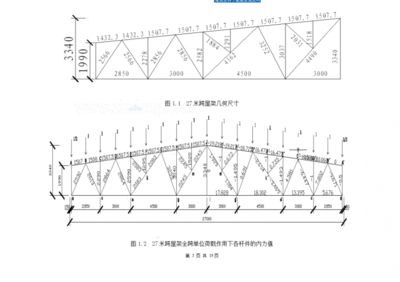

   • 根據建筑的跨度、荷載等情況，選擇梯形鋼屋架。梯形鋼屋架在大跨度建筑中具有較好的受力性能，其幾何形狀適合承受屋面荷載并將荷載傳遞到柱子上。例如，在跨度為27m的車間中，平坡梯形屋架是較為合適的選擇。
2. 鋼材選用
   • 鋼材選用Q235B，這種鋼材具有良好的強度和塑性性能，適用于一般的鋼結構建筑。焊條采用E43型，與Q235B鋼材相匹配，能夠保證焊接質量。

三、荷載計算

1. 永久荷載設計值
   • 根據屋面各結構層的自重標準值，按照荷載規范進行組合計算，得出永久荷載設計值。例如，對于1.56m預應力鋼筋混凝土大型屋面板自重1.4kN/m2、氈三油加綠豆沙防水層0.4kN/m2、20mm厚水泥砂漿找平層0.4kN/m2，其永久荷載設計值為各層自重標準值乘以相應的荷載分項系數后相加。
2. 可變荷載設計值
   • 屋面活荷載標準值為0.70kN/m2，根據荷載規范乘以相應的可變荷載分項系數得到可變荷載設計值。同時，對于風荷載和雪荷載，根據當?shù)氐臍庀筚Y料，按照規范規定的計算方法確定其設計值，然后進行荷載組合。

四、截面選擇

1. 上弦桿截面選擇
   • 根據上弦桿所承受的內力（包括軸力、彎矩等），按照鋼結構設計規范中的強度和穩定性要求進行計算。考慮到上弦桿在屋架結構中的重要性，需要保證其有足夠的承載能力。通過計算不同截面形式和尺寸的桿件在荷載作用下的應力和變形情況，選擇合適的截面。例如，可以從型鋼表中選取合適的H型鋼或工字鋼等截面形式。
2. 下弦桿截面選擇
   • 下弦桿主要承受拉力，根據其拉力設計值，按照強度要求選擇截面。同樣需要考慮桿件的長細比等穩定性因素，以確保下弦桿在受力過程中的安全性。
3. 腹桿截面選擇
   • 腹桿包括斜腹桿和豎腹桿，根據其在屋架結構中的受力特點（主要為軸力），分別計算其內力，然后按照強度和穩定性要求選擇合適的截面。

五、節點設計

1. 下弦節點設計
   • 下弦節點是屋架中桿件連接的關鍵部位。在設計下弦節點時，需要考慮桿件的連接方式（如焊接、螺栓連接等），保證節點處的傳力明確、可靠。例如，對于焊接節點，需要確定焊縫的尺寸和形式，根據節點處的內力計算焊縫的強度是否滿足要求。同時，要考慮節點板的尺寸和厚度，以保證節點的整體穩定性。
2. 上弦節點設計
   • 上弦節點除了要滿足傳力要求外，由于上弦桿可能承受較大的壓力，還需要考慮節點處的局部穩定性。在設計上弦節點時，要合理布置桿件的連接位置，避免應力集中。對于采用螺栓連接的上弦節點，要確定螺栓的數量、直徑和排列方式，保證螺栓連接的強度和緊密性。

六、支撐系統設計

1. 橫向水平支撐
   • 根據廠房的長度、跨度和荷載情況設置橫向水平支撐。例如，在長240m、跨度27m的車間中，設置五道上、下弦橫向水平支撐。廠房兩端的橫向水平支撐設在第一柱間，其規格可能與中間柱間支撐有所不同。橫向水平支撐的作用是提高屋架的側向剛度，保證屋架在水平荷載作用下的穩定性。
2. 系桿設計
   • 在所有柱間的上弦平面設置剛性與柔性系桿，以保證安裝時上弦桿的穩定。在各柱間下弦平面的跨中及端部設置柔性系桿，用于傳遞山墻風荷載等。系桿的截面選擇要根據其受力情況確定，保證其能夠有效地發揮作用。
3. 垂直支撐
   • 在設置橫向水平支撐的柱間，于屋架跨中和兩端各設一道垂直支撐。垂直支撐的主要作用是保證屋架的豎向穩定性，將屋架在豎向荷載作用下的內力合理地傳遞到柱子上。

七、結構分析與計算

1. 內力分析
   • 采用結構力學的方法，如利用力法、位移法或矩陣位移法等，對屋架結構在各種荷載組合作用下的內力（軸力、彎矩、剪力等）進行計算。例如，對于簡單的靜定屋架結構，可以采用力法進行內力分析，得到各桿件在不同荷載工況下的內力值。
2. 應力與變形計算
   • 根據內力計算結果，按照鋼結構設計規范中的計算公式，計算各桿件的應力（正應力、剪應力等），并與鋼材的容許應力進行比較。同時，計算屋架結構在荷載作用下的變形（如撓度），確保變形值在規范允許的范圍內。

八、施工要點

1. 構件制作
   • 鋼結構屋架的構件制作應嚴格按照設計圖紙和相關規范要求進行。對于桿件的切割、焊接、鉆孔等加工工藝，要保證加工精度。例如，在焊接H型鋼桿件時，要控制焊縫的質量，保證焊縫飽滿、無缺陷。
2. 安裝順序
   • 在屋架安裝時，要按照預先確定的安裝順序進行。一般先安裝柱子，然后安裝屋架。在安裝屋架時，可以采用分單元組裝后整體吊裝的方法，也可以采用單件吊裝、空中拼接的方法。在安裝過程中，要注意保證屋架的垂直度和平面位置的準確性。
3. 質量控制
   • 建立完善的質量控制體系，對鋼結構屋架的原材料、構件制作、安裝等各個環節進行質量檢查。例如，對鋼材的質量進行檢驗，確保其符合設計要求的材質標準；對焊接質量進行無損檢測，如采用超聲波探傷、射線探傷等方法檢測焊縫內部是否存在缺陷。

九、結論

1. 設計合理性
   • 通過對鋼結構屋架的結構選型、荷載計算、截面選擇、節點設計、支撐系統設計以及結構分析與計算等方面的工作，可以得出本設計在滿足建筑功能要求的前提下，結構受力合理，能夠保證屋架在各種荷載作用下的安全性和穩定性。
2. 施工可行性
   • 在施工要點中提出的構件制作、安裝順序和質量控制等措施，表明本鋼結構屋架具有較好的施工可行性，能夠在實際工程中順利實施。
3. 經濟性
   • 在保證結構安全和使用功能的基礎上，通過合理的結構選型和材料選用，本鋼結構屋架設計具有一定的經濟性，可以有效控制工程成本。
