桁架設計圖尺寸是建筑和工程領域中用于表示各種桁架結構的關鍵參數。這些尺寸通常包括跨度、高度、弦長、節點間距等，它們決定了桁架的承載能力和穩定性。在設計階段，工程師需要根據具體的應用需求選擇合適的桁架尺寸。對于承受較大荷載的橋梁或高層建筑，可能需要采用較大的跨度和較高的高度來確保結構的強度和穩定性。節點間距的選擇也會影響桁架的整體性能，過小的節點間距可能導致連接處應力集中，而過大的節點間距則可能影響結構的整體剛度。桁架設計圖尺寸的正確選擇對于確保結構的安全性和功能性至關重要。

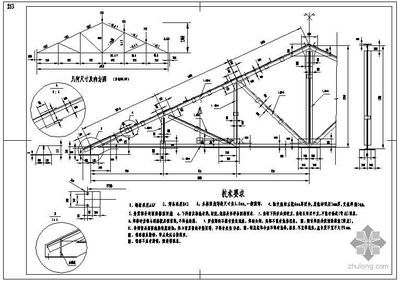

桁架設計圖尺寸

桁架的設計圖尺寸會根據其用途、負載要求、跨度、安全標準及使用環境等因素有所不同。以下是根據提供的搜索結果整理的一些常見桁架尺寸信息：

常見桁架尺寸

桁架尺寸的確定因素

在確定桁架尺寸時，需要考慮以下幾個關鍵因素：

1. 負載要求：桁架需要承受的重量，包括設備、人員和道具等。
2. 跨度要求：桁架需要跨越的空間距離，跨度越大，所需桁架的尺寸通常也越大。
3. 支撐方式：不同的支撐方式（如立柱支撐或懸掛支撐）會影響桁架的尺寸。
4. 安全標準：桁架的尺寸必須滿足相關的安全標準，以確保使用過程中的安全性。
5. 使用環境：戶外使用需要考慮風壓、雨淋等環境因素，而室內使用則更注重外觀和空間利用率。

特殊情況下的尺寸計算

例如，如果桁架的尺寸為3.36.6，且需要用KT板包3面，中間需要各留出20公分的槽，則需要的KT板尺寸為3.320cm + 6.620cm，總共為7.240cm。

結論

綜上所述，桁架的設計圖尺寸是一個綜合考慮多種因素的結果。在實際應用中，應根據具體的需求和條件來確定合適的桁架尺寸，以確保其安全、穩定和實用性。
