鋼屋架節點設計是結構工程中的關鍵部分，它涉及到確保屋架在受力時的穩定性和安全性。節點設計的主要內容包括選擇適當的連接方式、確定節點的承載能力、處理連接處的應力集中問題以及考慮施工過程中的安裝要求。常用的連接方式包括焊接、螺栓連接、鉚接等，每種方法都有其獨特的優勢和適用條件。節點設計還需考慮到材料強度、疲勞壽命、環境影響等因素。在實際設計中，通常會采用計算機輔助設計（CAD）軟件進行模擬分析，以優化節點設計，提高結構的性能和經濟性。鋼屋架節點設計是一個綜合性很強的領域，需要綜合考慮多種因素以確保結構的安全性和功能性。

鋼屋架節點設計

鋼屋架節點設計是鋼結構設計中的一個重要環節，它直接影響到整個屋架的結構安全性和經濟性。以下是鋼屋架節點設計的主要內容和要點：

1. 節點設計的特點

• 受力合理、傳力明確：節點構造應與所采用的計算假定盡量符合，確保節點安全可靠。
• 保證匯交桿件交于一點：避免產生附加彎矩。
• 構造簡單，制作簡便：便于安裝。
• 耗鋼量少，造價低廉：追求經濟性。
• 造型美觀：提升整體視覺效果。

2. 鋼屋架節點的類型

• 無節點荷載的下弦節點：用于連接下弦桿件。
• 上弦一般節點：用于連接上弦桿件。
• 弦桿拼接節點：分為工廠拼接和工地拼接。
  • 工廠拼接：為了型鋼接長而設的桿件接頭，拼接點常設于內力較小的節間內。
  • 工地拼接：由于運輸條件限制而設的安裝接頭，拼接點通常設在屋脊節點和下弦跨中節點處。
• 支座節點：支承于鋼筋混凝土或磚柱上的簡支屋架支座節點。
• 網架節點：
  • 焊接空心球節點：通過焊接將鋼管桿件和鋼球連接起來。
  • 螺栓球節點：通過螺栓把鋼管桿件和鋼球連接起來。
  • 焊接鋼板節點：由十字節點板和蓋板組成，適用于連接型鋼構件。

3. 節點設計步驟

1. 布置桁架桿件：使桿件形心線與桁架幾何軸線重合，避免桿件偏心受力。
2. 畫出桿件軸線：在焊接屋架中，取角鋼的重心線作為桿件的軸線。
3. 繪制桿件輪廓線：按一定比例尺畫出各桿件的角鋼輪廓線。
4. 布置焊縫：根據計算好的各腹桿與節點板的連接焊縫尺寸，進行焊縫布置。
5. 確定節點板外形：節點板的外形應力求簡單，一般至少要有兩條邊平行。
6. 布置弦桿與節點板間的連接焊縫：確保連接焊縫的強度和穩定性。
7. 放置檁條或大型屋面板：角鋼的水平伸出邊一般應不小于70~90mm。

4. 節點設計的一般原則

• 節點構造要求：確保各桿件的切斷位置合理，焊縫長度適當。
• 節點板設計：節點板的外形應簡單，減少切割次數，節約鋼材。
• 節點板厚度：根據經驗確定，通常不作計算。
• 節點板受力情況：單斜桿與弦桿相交時，節點板的外邊緣與斜桿軸線應保持不小于1:3或1:4的坡度。

5. 節點設計實例

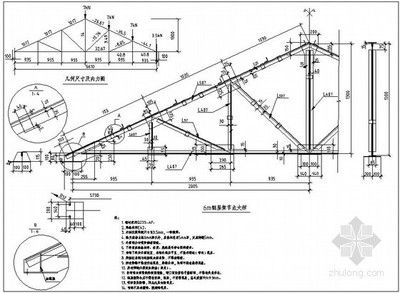

• 芬克式三角形鋼屋架：適用于陡坡屋面的有檁體系屋蓋。
  • 節點集中荷載計算：根據等效荷載示意圖進行計算。
  • 屋架內力計算：計算各桿件的內力系數和設計值。

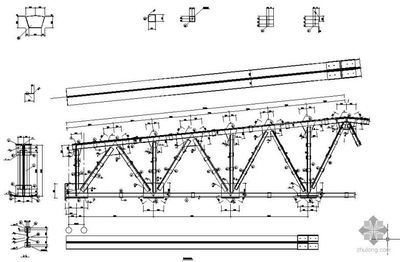

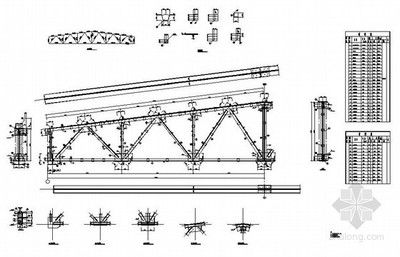

• 梯形屋架：適用于屋面坡度較為平緩的無檁體系屋蓋，弦桿受力比較均勻，用料經濟。
• 人字形屋架：適用于特定的建筑需求。
• 平行弦屋架：適用于需要較大跨度的建筑。

通過以上內容，可以全面了解鋼屋架節點設計的基本原則、步驟和具體應用，確保設計出既安全又經濟的鋼屋架結構。
