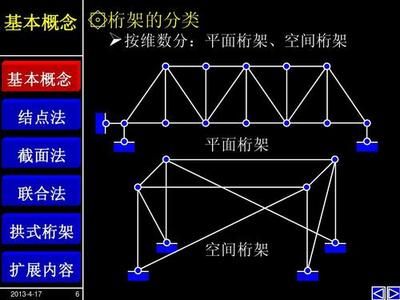

桁架計算的兩種基本方法

• 結點法

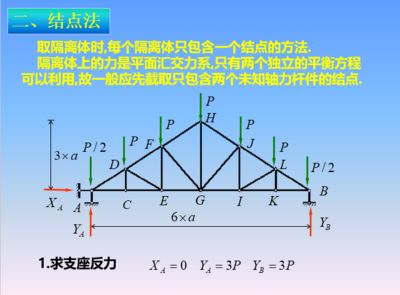

  • 當取某一結點為隔離體時，由于結點上的外力與桿件內力組成一平面匯交力系，則獨立的平衡方程只有兩個，即ΣFx = 0，ΣFy = 0，可解出兩個未知量。結點法用于計算簡單桁架很方便，因?yàn)楹唵舞旒苁且来卧黾佣w組成的，每個二元體只包含兩個未知軸力的桿，完全可由平衡方程確定。計算順序按幾何組成的相反次序進行，即從最后一個二元體開始計算。在取隔離體時，軸力均先假設為正，即軸力方向用離開結點表示，計算結果為正，則為拉力；反之，則為壓力。桁架中常有一些特殊形式的結點，掌握這些特殊結點的平衡條件，可使計算大為簡化，例如：
    • L型結點：不在一直線上的兩桿結點，當結點不受外力時，兩桿均為零桿；若其中一桿與外力F共線，則此桿內力與外力F相等，另一桿為零桿。
    • T型結點：兩桿在同一直線上的三桿結點，當結點不受外力時，第三桿為零桿。
    • X型結點：四桿結點兩兩共線，當結點不受外力時，則共線的兩桿內力相等且符號相同。
    • K型結點：這也是四桿結點，其中兩桿共線，另兩桿在該直線同側且與直線夾角相等，當結點不受外力時，則非共線的兩桿內力大小相等但符號相反。

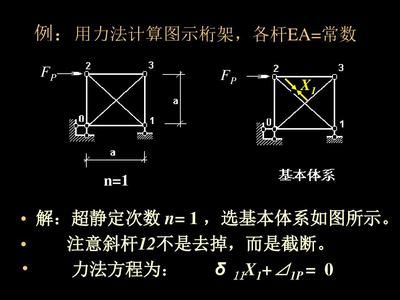

  • 例如在計算圖所示桁架各桿內力時，先計算支座反力，再從結點A開始取隔離體，利用平衡方程依次計算各桿內力，并可根據對稱性得到另一半桁架桿件的內力，最后取結點C為隔離體進行校核。
• 截面法
  • 用截面法計算內力時，由于隔離體上所作用的力為平面一般力系，故可建立三個平衡方程。通過選取合適的截面，將復雜的整體結構簡化為簡單的桿件進行分析，這種方法簡單易懂，適用于簡單結構的分析。
