桁架結構是一種常見的工程結構，其主要由一系列相互垂直的桿件組成。在計算桁架結構時，需要考慮多個因素以確保結構的穩固性和安全性。需要確定桁架的結構形式和尺寸，包括桿件的數量、長度、直徑等。根據材料的性質和載荷條件，選擇合適的力學模型來描述桁架的受力情況。通過解析或數值方法，對桁架進行靜力分析，計算其在各種載荷作用下的內力分布和變形情況。還需要進行動力分析，以評估桁架在地震等動態載荷作用下的性能。通過優化設計參數，如桿件截面、連接方式等，以提高桁架的承載能力和穩定性。整個計算過程需要綜合考慮多種因素，確保桁架結構能夠滿足工程需求并具有足夠的安全儲備。

桁架結構計算

桁架結構的計算主要包括靜定平面桁架軸力的計算，以及動荷載下的力分析。以下是具體的計算方法和步驟：

靜定平面桁架軸力的計算

靜定平面桁架的計算通常包括以下幾個方面：

1. 計算簡圖：首先，需要建立桁架的計算簡圖。在這個過程中，要做出一些基本的假定，比如所有結點都是光滑的理想鉸結點，各桿軸線都是直線且在同一平面內通過鉸的中心，荷載及支座反力都作用在結點上且在桁架平面內。

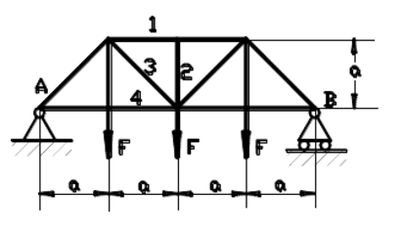

2. 結點法：結點法是一種常用的計算方法，它考慮桁架各結點的平衡，結點承受匯交力系作用。通過逐次建立各結點的投影平衡方程，可以求出所有的未知桿力。這種方法適用于簡單桁架。

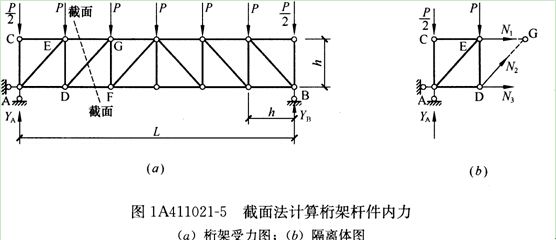

3. 截面法：當需要求少數桿件內力或者對于聯合桁架和復雜桁架，結點法無法奏效時，可以使用截面法。這種方法是通過有選擇地截斷桿件（一般不超過三桿）以桁架的局部為平衡對象，考慮其中任一部分平衡，由平衡方程即可求得所需桿件的軸力。

4. 聯合應用結點法和截面法：對于某些特定的桁架，如K式桁架，聯合應用結點法和截面法會更加有效。

動荷載下的力分析

對于承受動荷載的桁架，如大跨度橋梁和飛機機翼等，需要進行更為復雜的力分析。這通常涉及到將動荷載轉化為等效靜荷載進行計算，或者使用更高級的分析方法，如超靜定結構的方法或有限元法來求解次應力。

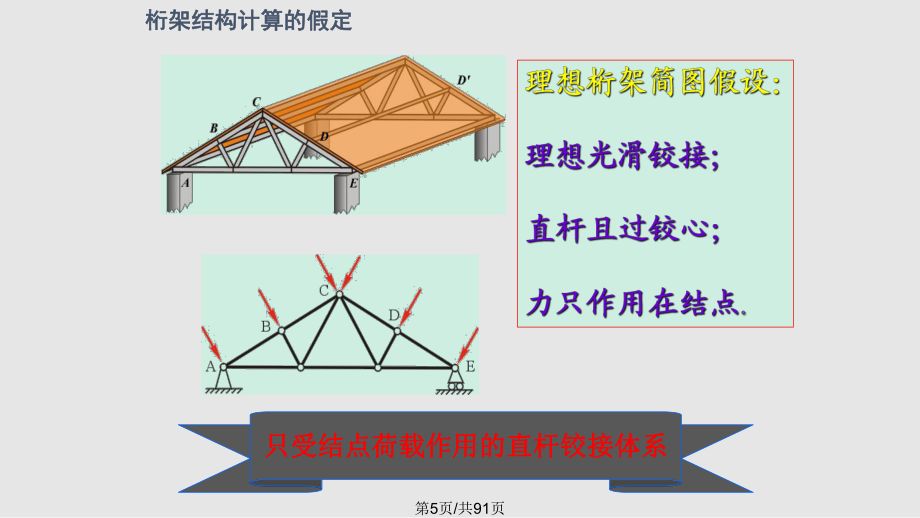

計算假定

在進行桁架結構計算時，通常會做出以下假定：

1. 組成桁架的所有各桿都是直桿，所有各桿的中心線（軸線）都在同一平面內，這一平面稱為桁架的中心平面。
2. 桁架的桿件與桿件相連接的節點均為鉸接節點。
3. 所有外力（荷載和支座反力）都作用在桁架的中心平面內，并集中作用于節點上。

計算步驟

桁架結構的設計步驟包括確定基本設計參數、鋼桁架樓承板長度的確定、根據使用階段計算并初步選定鋼桁架樓承板的類型、檢查表或檢查施工階段以滿足應力要求、確定支座附加鋼筋的數量等。

計算工具

對于桿件很多的復雜桁架或空間桁架，最好的選擇應是計算機方法?，F(xiàn)代工程中，通常會使用專門的計算軟件來進行桁架結構的計算，這些軟件能夠處理大量的數據和復雜的計算過程，從而提高計算的效率和準確性。

綜上所述，桁架結構的計算是一個復雜的過程，需要考慮多種因素和采用適當?shù)姆椒?。在實際工程中，工程師們通常會結合理論計算和計算機模擬來進行設計和分析。
