桁架形式主要包括**平行弦桁架、三角形桁架、復雜桁架等**。桁架結構是一種由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構，它能夠充分發揮材料的作用并減輕結構重量。具體分析如下：，，1. **平行弦桁架**：這種桁架便于布置雙層結構，且易于標準化生產。其桿力分布可能不夠均勻，適用于需要均勻受力的場合。，，2. **三角形桁架**：該類型的桁架桿力分布更加不均勻，構造布置較為困難，但斜面符合屋頂排水需求。由于其獨特的受力特性，三角形桁架在某些情況下具有獨特的優勢。，，3. **復雜桁架**：區別于前兩種類型，復雜桁架具有更多的靜定性，可以提供更優的結構性能和穩定性。這種桁架在設計中應用廣泛，尤其是在需要特殊受力特性的建筑中。，，4. **有推力的拱式桁架**：這種桁架將拱圈與拱上結構聯為一體，整體性好，便于施工，并且跨越能力強，節省鋼材。它的受力特點是結構內力只有軸力，沒有彎矩和剪力，這反映了實際結構的主要因素。，，5. **普拉特桁架**：這種桁架在常規垂直荷載作用下，斜腹桿承受拉力，而較短的豎向腹桿承受壓力。這種布局在一定程度上彌補了跨中受壓弦桿比受拉弦桿受力更大的情況。普拉特桁架在風荷載作用下可能會引起荷載反向，導致較長腹桿中出現壓力。，，6. **屋蓋桁架類型**：常見的屋蓋桁架類型包括普拉特桁架、平行弦普拉特桁架等。這些桁架類型根據其幾何形狀和經濟因素的不同而有所差異，通常還需要考慮建筑方面和客戶的要求。，，7. **橋梁桁架**：橋梁桁架分為上弦受力和下弦受力兩種類型。上弦受力的桁架由上弦、下弦、腹桿組成，而下弦受力的桁架則由下弦、上弦、腹桿組成。腹桿的類型包括斜腹桿和直腹桿。由于桿

桁架形式的種類

桁架是一種結構構件，廣泛應用于建筑、橋梁和其他工程領域。根據不同的特征，桁架可以分為多種類型。以下是幾種常見的桁架形式：

1. 按幾何組成分類

簡單桁架

由多個基本三角形單元構成，是最基本的桁架形式，易于分析和計算。

聯合桁架

由若干簡單桁架按規則構成，可以形成更大規模的結構。

復雜桁架

不同于前兩者的其他靜定桁架，可能包含更多的節點和桿件，結構更為復雜。

2. 按受水平推力分類

無推力梁式桁架

與實梁結構相比，掏空率大，抗彎抗剪，適用于不需要承受水平推力的結構。

有推力拱式桁架

拱圈與拱上結構聯為一體，整體性強，沒有彎矩和剪力，適用于需要承受水平推力的結構。

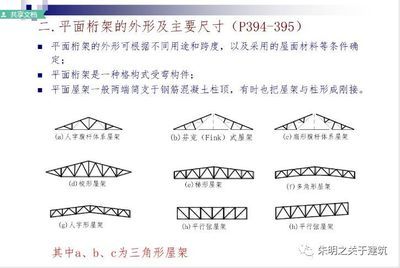

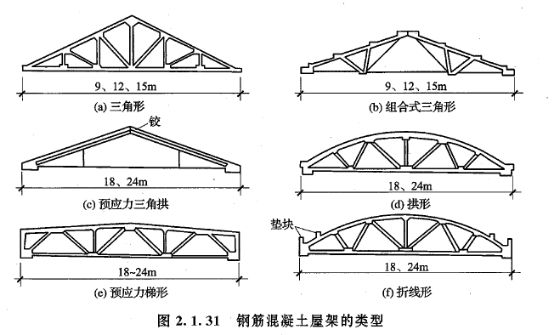

3. 按桁架外形分類

平行弦桁架

弦桿和腹桿長度一致，節點統一，便于布置雙層結構，利于標準化生產，但桿力分布不夠均勻。

折弦桁架

形狀呈拋物線型，常用于橋梁上，能夠適應不同的跨度和荷載要求。

三角形桁架

形狀呈三角形，常用于屋蓋上，適用于小跨度的屋蓋結構。

梯形桁架

桁架的中部高度取決于經濟要求，適用于較大的跨度，可以是上承式或下承式。

人字形桁架

將人字形桁架的坡度設置成0即為人字形桁架，上下弦桿均水平，弦桿和腹桿等長，節點形式相同，有利于標準化的生產。

拱形桁架

拱形桁架利用拱的原理，能夠承受較大的垂直荷載和水平推力，適用于大跨度的建筑和橋梁。

4. 按材質分類

鋁質桁架

輕巧、靈活、安全可靠，可隨意組合，拆裝方便，適用于展覽展示等場合。

鋼質桁架

剛度大、跨度大、造型宏偉，適用于大型建筑和橋梁結構。

齒柱桁架

外形美觀，結構靈活，材質輕便，適用于展覽展示等場合。

球節球桿

由鋁球節和鋁合金球桿連接，適用于展覽展示等場合。

插板

造型有圓形、三角形等，適用于展覽展示等場合，可使展臺產生通透效果，藝術感強。

鋁焊接桁架

質地輕便、外形新穎、美觀，適用于各種展臺造型。

蝶形桁架

可廣泛用于各種不同行業的展覽會，拆裝、運輸方便。

LH系列

直管與斜管的搭配，適用于各種造型的展臺，全組裝式結構，安裝拆卸方便。

以上是桁架的一些常見種類，每種桁架都有其特定的應用場景和優點，選擇合適的桁架形式對于確保結構的安全性和經濟性至關重要。
