網架撓度檢測是確保大型結構穩定性和安全性的關鍵過程。該方法通常涉及使用激光掃描、電子測量儀器或傳統的幾何測量技術來獲取網架結構的精確三維模型。這些數據隨后被用于計算結構在受力狀態下的撓度，即結構在外力作用下發生的最大垂直位移量。，，為了精確地測量網架的撓度，首先需要建立一個準確的三維模型。這可以通過激光掃描、無人機航拍或地面測量設備來實現。一旦獲得了網架的精確三維模型，就可以利用有限元分析軟件進行模擬，預測在不同荷載條件下的撓度表現。，，現場實測是驗證模型和預測結果準確性的重要手段。通過在網架上施加預定的荷載，并使用精密的測量工具實時監測其撓度變化，可以進一步驗證理論分析和數值模擬的準確性。這種方法不僅有助于及時發現潛在的結構問題，還可以為未來的設計優化提供重要的數據支持。

網架撓度檢測方法

網架撓度檢測是評估建筑結構安全性的重要手段，以下是幾種常見的檢測方法：

光電測量法

這種方法利用攝像機、激光傳感器等非接觸式測量設備實時測量鋼網架變形位移量，從而計算出鋼網架的撓度。其優點是測量精度高、測量速度快、應用方便，但適用范圍受限，只適用于小撓度的鋼網架。

萬能試驗機法

萬能試驗機法是在載荷作用下，通過測量鋼網架在相應位置的位移和載荷值，得出撓度值。其優點是適用范圍廣，可測量大撓度和小撓度的鋼網架，但測量比較繁瑣，需要在實驗室進行測試。

自由振動法

自由振動法是利用振動傳感器測量受激后的鋼網架振動頻率和振幅，再通過數學分析計算出撓度。其優點是適用范圍廣，可測量小撓度和大撓度的鋼網架，但在現場測試中受外界干擾較大。

現場檢測工作程序及步驟

網架撓度測量的現場檢測工作程序及步驟，可依據《GB/T50344-2004建筑結構檢測技術標準》第3.2條規定，步驟流程為：接受委托、現場調查、制定檢測方案、現場檢測、計算分析和結果評價、出具檢測報告。在制定檢測方案時，需要明確待測網架的概況，包括建筑及其結構類型、巖土工程條件、建筑規模、所在位置、所處工程階段等。

結果處理方法

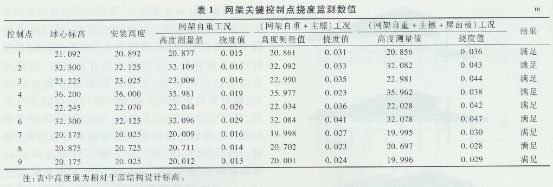

鋼網架撓度檢測結果的處理方法，需要根據具體情況進行選擇。在實際工程中，通常采用以下方法：繪制撓度變形圖；比較設計和實測撓度值；分析影響因素。鋼網架撓度不僅與載荷大小有關，還受到機構的材料、結構設計、施工過程等多個因素的影響。因此，需要對導致撓度產生的各種因素進行分析和評估。

綜上所述，網架撓度檢測是一個復雜的過程，需要結合實際情況選擇合適的檢測方法和處理方案，以確保工程的安全性和可靠性。
