桁架計算簡圖是設計中用于簡化和表示復雜桁架結構的重要工具。一個標準的桁架計算簡圖應包含以下幾個關鍵要素：，，1. 基本數據：包括桁架的幾何尺寸、材料屬性（如彈性模量、泊松比）、載荷類型和大小等。，2. 支撐條件：明確說明支撐點的位置、數量以及它們對桁架結構的影響。，3. 連接方式：描述桁架各桿件之間的連接方式，如鉸接、剛接或彈性連接。，4. 荷載分布：展示作用于桁架上的集中力或均布載荷，并注明其作用位置。，5. 截面特性：提供桁架各桿件的截面信息，包括截面形狀、尺寸和材料強度。，6. 穩定性分析：如果需要，應包括對桁架進行穩定性分析的結果，如臨界載荷、屈曲模態等。，7. 設計規范：引用相關的建筑或工程標準，確保設計符合規定的安全和性能要求。，，這些要素共同構成了桁架計算簡圖的核心內容，有助于工程師準確理解和評估桁架結構的性能。

桁架計算簡圖要素

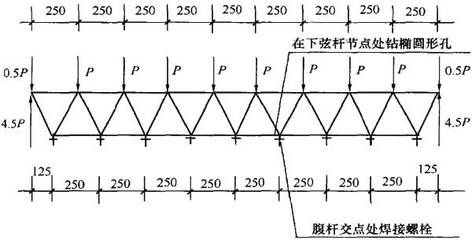

桁架計算簡圖選取的三個基本假設（要素）是：光滑鉸節點、直桿、節點荷載。這意味著在計算簡圖中：

• 光滑鉸節點：假設桁架的結點都是光滑的鉸結點，各桿件在節點處如同通過光滑的鉸連接，桿件之間可以自由轉動，力只能通過鉸的中心傳遞，不存在節點處的彎矩傳遞。
• 直桿：各桿的軸線都是直線并通過鉸的中心（或節點的中心），這樣便于分析桿件的受力方向，將力沿著桿件的軸向進行分解和計算，簡化了計算過程。
• 節點荷載：荷載和支座反力都作用在鉸結點上。將所有的外力（包括荷載和支座反力）都簡化為作用在節點上的集中力，忽略桿件上的分布荷載等復雜受力情況，從而使得各桿件內力中主要為軸力，便于進行結構的力學分析。這一假設基于實際工程中很多荷載是通過節點傳遞到桁架結構上的情況，是對實際受力情況的一種合理簡化。
