網架撓度測量是結構工程中的一個重要環節，它涉及到對大型結構如橋梁、體育館等的應力狀態進行評估。本視頻將詳細介紹網架撓度測量的主要步驟，從準備工作到實際測量過程，確保操作人員能夠準確、高效地進行網架撓度的測定。視頻將通過圖解的方式直觀展示每個步驟，幫助觀眾更好地理解測量原理和具體操作方法。通過本視頻的學習，可以顯著提高現場技術人員的專業技能，為后續的結構安全評估打下堅實的基礎。

網架撓度測量方法概述

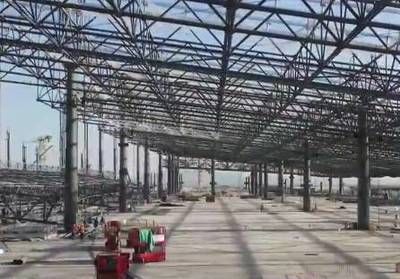

網架撓度測量是鋼結構變形檢測的一個重要組成部分，它涉及到一系列的測量操作和觀測步驟。根據《JGJ8-2016建筑變形測量規范》和《GB/T50228-2011工程測量基本術語標準》，網架撓度測量是指對空間網格結構受荷載作用而產生的形狀變化進行觀測，并對觀測結果進行處理、表達和分析的工作。以下是根據搜索結果總結的網架撓度測量的主要步驟：

1. 準備工作

在開始測量之前，需要進行一系列的準備工作，包括現場調查、制定檢測方案等。這些準備工作包括收集被測網架結構的設計圖紙、設計要求等資料，明確檢測內容，如檢測內容、精度和等級、采用的平面坐標系統和高程基準等。

2. 高程基點布置

根據檢測現場的通視條件，在鋼網架工程地面上布設合理水準點，布設的水準點做閉合水準，精度不低于三等，以保證撓度檢測時檢測點坐標和高程的統一。

3. 坐標系及高程系統

采用獨立坐標系統，方向可以以鋼網架的某條邊長為0方向。采用假定高程系統，以某個水準點為±100標高。

4. 撓度觀測點布置及高程測量

根據《GB50205-2020鋼結構工程施工質量驗收規范》中11.3.1規定，鋼網架結構總拼完成后及屋面工程完成后應分別測量其撓度值，且所測的撓度值不應超過相應設計值的1.15倍。檢查數量:跨度24m及以下鋼網架結構測量下弦中央一點;跨度24m以上鋼網架結構測量下弦中央一點及各向下弦跨度的四等分點。

5. 撓度計算

測量兩次螺栓球的高程，根據《JGJ8-2016建筑變形測量規范》中7.5.3給出的撓度計算公式，計算出螺栓球球心的沉降量，用于計算網架軸線的撓度。

6. 觀測作業及數據處理方法要求

對每個觀測點觀測三次，其互差不大于2mm，并取其平均值作為最終觀測值。此外，還需要對觀測結果進行處理、表達和分析。

7. 提交成果的內容、形式和時間要求

完成上述所有步驟后，需要將測量結果整理成報告，并提交給相關的管理部門。報告中應包括檢測方案、現場檢測記錄、計算分析和結果評價等內容。

結論

雖然目前無法提供具體的圖解視頻，但上述步驟提供了詳細的網架撓度測量的文字描述，可以幫助理解整個測量過程。如果需要更直觀的學習資源，建議聯系專業的培訓機構或訪問相關的教育平臺，那里可能會有相關的視頻教程可供學習。
