桁架圖紙標注規范是確保工程圖紙準確性和一致性的關鍵，它為工程師、建筑師和施工人員提供了必要的信息。以下是桁架圖紙標注的一般原則和常見要求：，，1. **尺寸標注**：應清晰標明每個構件的尺寸，包括長度、寬度、高度以及任何必要的公差和配合。，2. **材料標注**：明確指出使用的材料類型，如鋼材、鋁材或復合材料等。，3. **連接方式標注**：描述各部件之間的連接方式，例如焊接、螺栓連接或鉚接等。，4. **載荷條件標注**：注明所承受的載荷類型（靜態、動態或疲勞）以及相應的安全系數。，5. **支撐系統標注**：如果存在支撐系統，需標注其類型、位置和作用力。，6. **預埋件標注**：對于預埋件，需詳細標明其位置、規格和數量。，7. **焊縫和螺栓孔標注**：提供焊縫的編號和位置，以及螺栓孔的位置和大小。，8. **其他細節**：包括防腐處理、涂層、標記線、檢查點等信息。，，遵循這些標注規范有助于提高設計的準確性和施工的效率，同時也便于后期的維護和檢查工作。

桁架圖紙標注規范

概述

桁架圖紙是鋼結構設計的重要組成部分，它包含了桁架的結構設計、材料規格、連接節點詳圖等關鍵信息。在鋼結構施工過程中，圖紙的標注規范對于確保施工質量和效率至關重要。以下是根據提供的搜索結果整理的關于桁架圖紙標注的一些規范和注意事項。

結構設計說明

桁架圖紙首先應包含結構設計說明，這部分內容詳細描述了桁架的設計理念、結構特點、材料選用、荷載標準等基本信息。設計說明是施工人員理解和執行設計意圖的基礎，因此必須準確無誤。

平面布置圖和立面圖

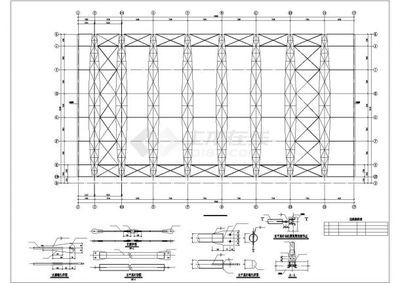

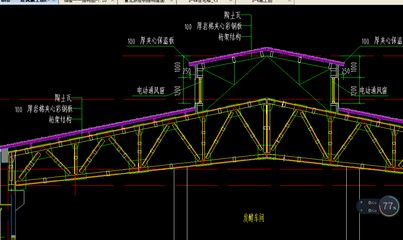

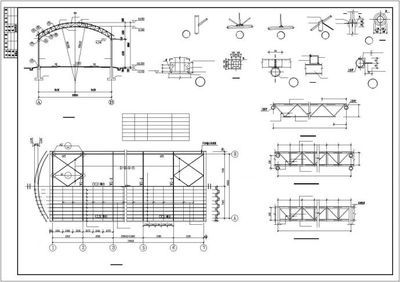

圖紙中應包含桁架的平面布置圖和立面圖，這些圖紙展示了桁架的整體布局和高度尺寸。平面布置圖幫助施工人員了解桁架在地面上的分布情況，而立面圖則展示了桁架的高度和垂直方向上的結構特征。

節點詳圖

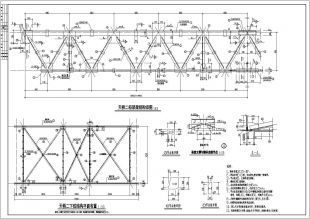

桁架的節點詳圖是圖紙中的重要組成部分，它詳細展示了桁架各個節點的連接方式、材料規格和尺寸。節點是桁架結構中最容易出現問題的部分，因此詳細的節點詳圖對于保證施工質量至關重要。

桿件投影圖和材料表

圖紙中還應包含桿件投影圖和材料表，桿件投影圖展示了桁架各桿件的投影形狀和尺寸，而材料表則列出了桁架所需的各種材料及其規格。這些信息有助于施工人員準備材料和進行桿件的預制工作。

支座布置圖及大樣圖

桁架的支座布置圖及大樣圖也是圖紙中不可或缺的部分，它們展示了桁架支座的位置、形式和細節構造。支座是桁架結構與基礎或其他結構連接的關鍵部位，其設計和施工直接影響到整個結構的安全性和穩定性。

施工注意事項

除了上述的圖紙內容外，還應注意施工過程中的設計、計算和驗算。例如，吊裝單元的剛度驗算、吊車噸位驗算、支撐體系的驗算等，這些都是確保施工安全和結構穩定性的關鍵步驟。

結論

綜上所述，桁架圖紙的標注規范應包括結構設計說明、平面布置圖、立面圖、節點詳圖、桿件投影圖、材料表、支座布置圖及大樣圖等內容。同時，施工過程中的設計、計算和驗算也是不可忽視的部分。這些標注規范共同構成了桁架圖紙的技術基礎，對于保證鋼結構施工的質量和效率具有重要意義。
