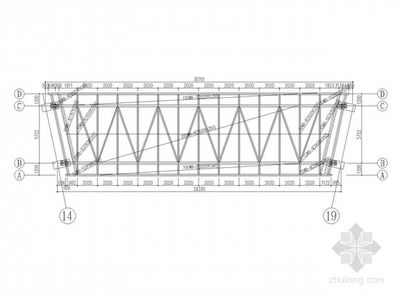

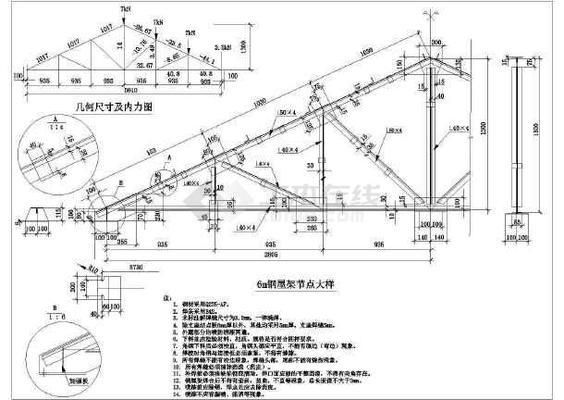

桁架結構是一種常見的建筑和工程結構，廣泛應用于橋梁、體育館、高層建筑等。桁架結構由一系列三角形或梯形的桿件組成，通過節點連接起來形成空間網狀結構。根據不同的需求和設計要求，桁架結構有多種布置方式，如單排、雙排、三排等。，，在桁架結構布置圖中，通常會標注出各個桿件的位置、長度、角度等信息，以及節點的位置和連接方式。這些信息對于設計和施工人員來說是非常重要的，可以幫助他們準確理解和應用桁架結構。，，桁架結構布置圖還可以用于分析和優化結構的性能，例如計算結構的剛度、穩定性、承載能力等。這對于確保結構的安全性和可靠性具有重要意義。

以下是桁架結構布置圖的相關網址：土木在線（ ），提供了多種桁架結構布置圖，包括人形天橋結構圖紙、管桁架結構采光頂圖紙、鋼桁架屋面結構圖紙等。
