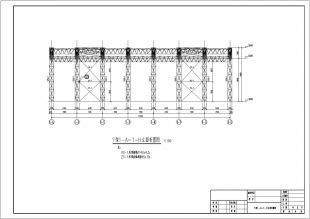

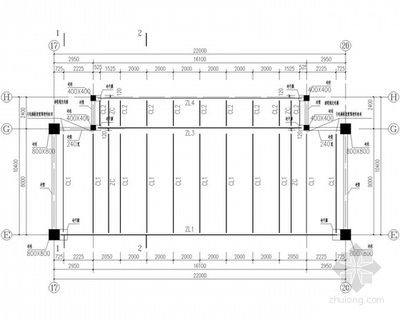

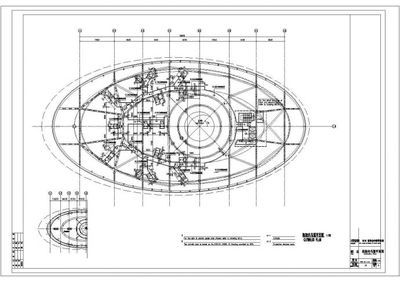

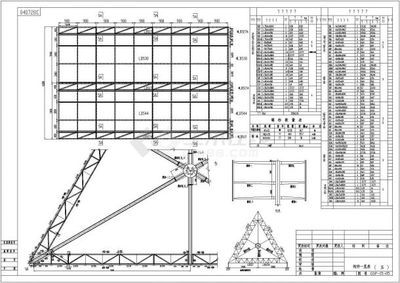

桁架結構平面圖是展示桁架結構在三維空間中位置和形狀的二維圖紙。它通常包括以下元素：，，1. 中心標記：表示桁架結構的中心點或參考點。，2. 支撐點：顯示桁架與地面或其他物體連接的位置。，3. 桿件：表示桁架各部分的尺寸、形狀和材料，通常用細線表示。，4. 節點：連接桿件的部分，用于傳遞力和保持結構的穩定。，5. 細節標注：包括桿件的編號、角度、長度等詳細信息，幫助理解結構設計。，6. 注解：對某些特定設計或計算的說明。，，桁架結構平面圖是工程師進行結構分析和設計的重要工具，它有助于確保結構的穩定性、安全性和功能性。

以下是桁架結構平面圖的相關網址：土木在線（ ），提供了多種桁架結構平面圖，包括但不限于卷冊設計說明，基礎平面布置圖，桁架平面布置圖，正視圖，橫梁連接節點，單格桁架布置圖及安裝圖，光伏組件支架結構詳圖，桁架結構平面布置圖等內容。
