桁架圖解法是一種用于解決結構力學問題的圖形化方法。它通過構建一個或多個三角形來表示結構的幾何形狀，并通過分析這些三角形的受力情況來確定結構的穩定性和承載能力。在桁架圖解法中，三角形的邊長、角度和支撐條件是關鍵因素，它們共同決定了結構的受力特性。，，為了幫助學習者更好地理解和掌握桁架圖解法，我整理了一份桁架圖解法例題及答案大全。這份大全涵蓋了各種類型的桁架結構，包括梁、拱、桁架等，并提供了相應的解題步驟和答案。通過解答這些問題，學習者可以加深對桁架圖解法的理解，并提高解決實際問題的能力。，，桁架圖解法是一種強大的工具，可以幫助我們分析和解決復雜的結構力學問題。通過學習和應用桁架圖解法例題及答案大全，我們可以更好地掌握這一方法，并將其應用于實際工程中。

桁架圖解法例題及答案示例

一、例題

1. 已知條件
   • 假設有一個簡單的平面桁架，跨度為$L = 24$L=24米，受到半跨單位力的作用，桁架左端有一個$0.5$0.5的向下集中力，支座情況等信息明確（可參考[3]中的類似設定）。
2. 求解步驟

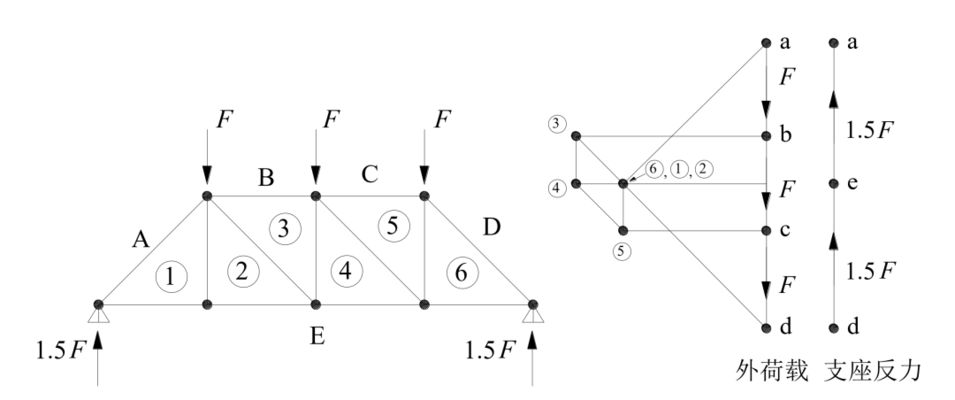

   • 確定區域編號：按照順時針方向，用英文字母定義外力區域（如$a$a，$b$b，$c$c，$d$d等）；然后用數字定義桁架桿件之間區域（如$1$1，$2$2，$3$3，$4$4，$5$5等）。例如，左端支座反力可以命名為$m - a$m?a（順時針），支座處斜腹桿可以命名為$1 - 2$1?2或$2 - 1$2?1（根據選擇節點不同，按順時針命名）。
   • 求解支座反力：根據靜定結構的力平衡原則，外力是一個平衡力系，節點受到平衡力系的作用（包括外力和內力）。先用力的平衡方程求解桁架的支座反力。
   • 繪制外力矢量圖：定義內力圖的比例尺（即單元力的長度），按外力的方向依次序畫出桁架的外力矢量圖。例如，桁架左端外力為$0.5$0.5的向下的集中力，那么在圖中表示為$0.5$0.5個單元力的長度，而且力的方向?yàn)?span >$a - b$a?b（向下）。
   • 分析節點內力：以節點為基準，畫出該節點上的桿件的內力矢量。對于某個節點$I$I，按順時針，節點上的作用力為$a - b$a?b的外力，$b - 1$b?1的上弦桿內力，$1 - a$1?a的端豎桿內力。按桁架的上弦桿的方向，$b - 1$b?1的上弦桿內力的力矢量在黑直線上；$1 - a$1?a的端豎桿內力的力矢量在豎直紅線上，因此黑線和紅線的交點即為兩個力矢量的共同端點$1$1。通過這樣的方法可以分析各個節點的內力情況。

二、答案

1. 桿件內力結果
   • 經過上述步驟的計算和分析，如對于某個特定節點分析得出$b - 1$b?1的上弦桿內力為零，即該段弦桿為零桿；$1 - a$1?a的端豎桿內力的大小為線段$ab$ab的長度，即為$0.5$0.5，而且按順時針，$1 - a$1?a的端豎桿內力的方向?yàn)橄蛏希磳?duì)著節點$I$I，因此該內力為壓力。按照這樣的方法可以得出桁架中各個桿件的內力情況，包括弦桿、腹桿等的內力大小和方向等信息。

由于沒有找到桁架圖解法例題及答案大全的專門完整資料，以上是根據[3]中的桁架圖解法原理構造的一個簡單例題及答案示例。
