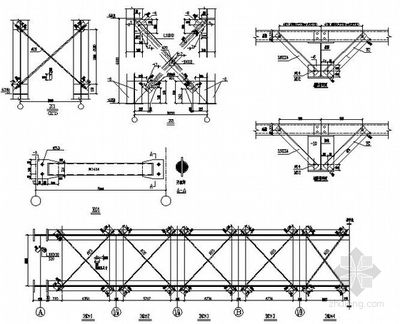

橋梁鋼結構圖紙是橋梁建設中不可或缺的重要文件，它詳細地展示了橋梁的構造、設計參數以及施工要求。這些圖紙通常包括以下幾個部分：，，1. 總平面圖：這是展示整個橋梁位置和布局的平面圖。它有助于理解整個工程的規模和結構。，，2. 立面圖和剖面圖：分別從上往下和從中間到兩側展示橋梁的外觀和內部結構。立面圖顯示了橋梁的寬度、高度和形狀，而剖面圖則揭示了橋梁的內部結構和支撐系統。，，3. 節點詳圖：這些圖紙展示了橋梁的關鍵連接點，包括梁與梁之間的連接、梁與橋墩的連接等。，，4. 材料表：列出了用于構建橋梁的所有材料的名稱、規格、數量等信息。，，5. 施工細節：包括施工方法、施工順序、施工注意事項等內容，為施工團隊提供指導。，，通過這些圖紙，工程師可以確保橋梁的結構安全、穩定，并能夠有效地進行施工和維護。

以下是關于橋梁鋼結構圖紙的相關網址：土木在線（ ），提供了豐富的橋梁鋼結構圖紙資源，包括各種類型的鋼結構橋梁施工圖，如跨贛江大道2號橋主橋鋼梁構造圖、跨贛江大道1號橋主橋鋼梁構造圖等。
