桁架分為(桁架的一些常見分類)

桁架是一種重要的結構形式,它由一系列平行的梁和一些垂直的支撐桿組成。根據其結構和用途的不同,桁架可以分為多種類型。最常見的分類包括:,,1. 平面桁架:這種桁架在水平方向上有多個支撐點,通常用于建筑結構的屋頂和墻體。,2. 空間桁架:這種桁架在垂直方向上也有多個支撐點,常用于橋梁、大跨度建筑等需要高強度和穩定性的結構中。,3. 拱桁架:這種桁架通過拱形結構來承受載荷,常用于橋梁、隧道等工程中。,4. 梁桁架:這種桁架由多個梁組成,每個梁都與一個或多個支撐點相連,常用于工業設備、車輛等重載場合。,5. 懸臂桁架:這種桁架的特點是一端懸空,另一端固定,常用于風力發電機塔等特殊結構中。,6. 折線桁架:這種桁架的特點是在平面內呈現出折線形狀,常用于某些特殊的機械結構中。
桁架分為(桁架的一些常見分類) 北京鋼結構設計 第1張

桁架的分類

桁架是一種由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構,其桿件主要承受軸向拉力或壓力,從而能充分利用材料的強度。根據不同的標準,桁架可以分為多種類型,以下是幾種常見的分類方式:

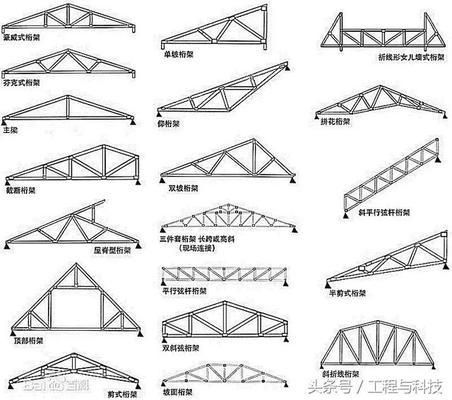

按照桁架的外形分類

  1. 平行弦桁架:這種桁架的弦桿和腹桿長度一致,節點統一,常用于布置雙層結構,有利于標準化生產,但桿力分布不夠均勻。

  2. 折弦桁架:形狀呈拋物線型,桿力分布均勻,材料使用經濟,但構造較復雜,常用于橋梁上。

  3. 三角形桁架:形狀呈三角形,桿力分布更不均勻,構造布置困難,但斜面符合屋頂排水需要,常用于屋蓋上。

  4. 多邊形桁架:也稱折線形桁架,上弦的節點位于二次拋物線上,如上弦是呈拱形可減少節間荷載產生的彎矩,但制造較為復雜。

  5. 空腹桁架:基本取用多邊形桁架的外形,沒有斜腹桿,僅以豎腹桿和上下弦進行相連接,桿件軸力的分布和多邊形桁架相似,但在不對稱荷載的作用下桿端彎矩值變化較大。

按照幾何組成方式分類

  1. 簡單桁架:由一個基本鉸結三角形依次增加二元體組成。

  2. 聯合桁架:由幾個簡單桁架按幾何不變體系的簡單組成規則聯合組成。

  3. 復雜桁架:不同于前兩者的其他靜定桁架。

按照受水平推力分類

  1. 無推力梁式桁架:與實梁結構相比掏空率大,抗彎抗剪。

桁架的材質分類

  1. 鋁質桁架:輕巧、靈活、安全可靠,可隨意組合,拆裝方便,可分為三管鋁質桁架、四管鋁質桁架、鋁管焊接桁架。

  2. 鋼質桁架:粗管與細管、三角形與四邊形的組合,剛度大、跨度大、造型宏偉。

  3. 齒柱桁架:外形美觀,結構靈活,材質輕便,千變?nèi)f化的造型配上色彩各異的燈管,使整個展位更加絢麗、明亮。

  4. 球節球桿:十八孔鋁球節,可與直徑為22mm和30mm的兩種鋁合金球桿連接,其中Ф30球桿槽口還可與八通展具聯接。

  5. 插板:插板寬有150、200mm兩種規格,造型有圓形、三角形等,外形美觀,輕巧靈活,可使展臺產生通透效果,藝術感強。

  6. 鋁焊接桁架:質地輕便、外形新穎、美觀、可用于各種展臺造型。

  7. 蝶形桁架:可廣泛用于各種不同行業的展覽會、拆裝、運輸方便。

  8. LH系列:直管與斜管的搭配,可廣泛用于各種造型的展臺,全組裝式結構,安裝拆卸方便,可實現大跨度連接。

以上是桁架的一些常見分類,不同類型的桁架適用于不同的應用場景,根據具體需求選擇合適的桁架類型是非常重要的。
