房屋鋼筋結構圖符號大全涵蓋了各種常見的房屋鋼筋結構，包括框架、剪力墻、梁、柱等的基本構造和連接方式。這些符號在建筑設計、施工以及材料采購中發揮著重要作用，幫助工程師和建筑師準確理解和應用鋼筋結構。“X”表示鋼筋的交叉點，“Z”表示鋼筋的垂直方向，“Y”表示鋼筋的水平方向，“S”表示箍筋，“T”表示梁，“L”表示柱，“C”表示剪力墻等。還包括了鋼筋的布置方式、連接方式和錨固方法等詳細信息，為專業人士提供了全面而詳細的參考。

房屋鋼筋結構圖符號大全

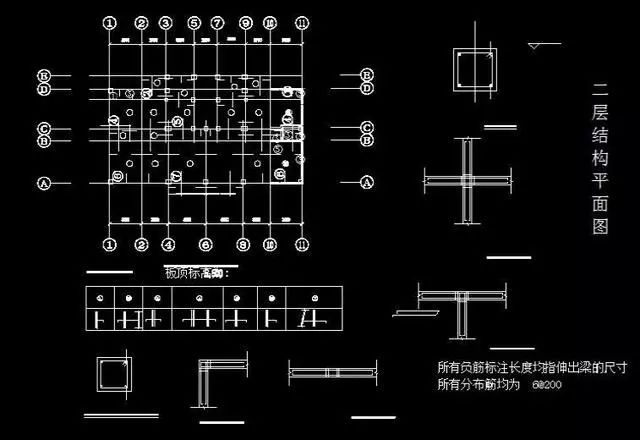

在房屋建筑中，鋼筋結構圖是非常重要的技術文件，它詳細地展示了鋼筋的布置、種類、數量和規格等信息。以下是一些常見的鋼筋符號及其含義：

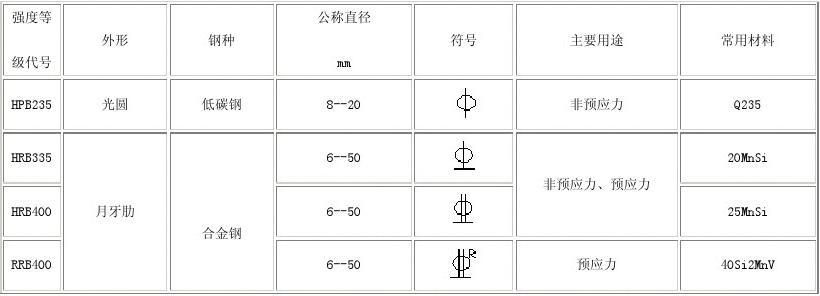

鋼筋種類符號

1. 光面鋼筋：通常用"I"表示，如I級鋼筋（Q235鋼鋼筋），這種鋼筋表面光滑，直徑不大于10mm，長度為6m~12m。
2. 帶肋鋼筋：通常用"II"或"III"表示，如II級鋼筋和III級鋼筋，這種鋼筋表面有螺旋形、人字形或月牙形的肋。
3. 鋼線和鋼絞線：分別用"L"和"J"表示，用于預應力混凝土結構。
4. 冷軋扭鋼筋：用"N"表示，這種鋼筋經過冷軋并冷扭成型。

鋼筋直徑符號

鋼筋的直徑通常用"D"表示，后面跟隨鋼筋的直徑數值，例如"D10"表示直徑為10mm的鋼筋。

鋼筋數量符號

在鋼筋圖紙上，鋼筋的數量通常通過在線條旁邊標注數字來表示，例如"2D12"表示兩根直徑為12mm的鋼筋。

箍筋符號

箍筋的符號通常用"G"表示，后面跟隨鋼筋的數量和直徑，例如"G4D14"表示每側兩根直徑為14mm的構造鋼筋。

抗扭鋼筋符號

抗扭鋼筋的符號通常用"N"表示，后面跟隨鋼筋的數量和直徑，例如"N2D22"表示每側一根直徑為22mm的抗扭鋼筋。

鋼筋布置符號

1. 梁上主筋和梁下部筋的表示：例如"3D22;3D20"表示上部鋼筋為3根直徑為22mm的鋼筋，下部鋼筋為3根直徑為20mm的鋼筋。
2. 梁上部鋼筋表示方法：例如"2D20"表示兩根直徑為20mm的鋼筋，通長布置，用于雙支箍。
3. 梁腰中鋼筋表示方法：例如"G2D12"表示梁兩側的構造鋼筋，每側一根直徑為12mm的鋼筋。
4. 梁下部鋼筋表示方法：例如"4D25"表示只有一排主筋（即受力筋），4根直徑為25mm的鋼筋，全部伸入支座。

粘結長度符號

粘結長度用一段帶箭頭的線表示，箭頭指向鋼筋與混凝土的結合部位，表示鋼筋與混凝土的粘結長度。

以上是一些常見的房屋鋼筋結構圖符號，了解這些符號有助于更好地理解鋼筋結構圖，確保施工過程中的準確性和安全性。
