房建鋼筋圖紙入門教程（梁上主筋和梁下主筋同時表示方法）

南寧加固改造設計公司06-19591閱讀0評論

本教程旨在為初學者提供關于鋼筋圖紙的基礎知識，特別是關于如何區分梁上主筋和梁下主筋的表示方法。在建筑行業中，鋼筋圖紙是不可或缺的工具，它幫助工程師和施工人員了解建筑物的結構布局和材料需求。通過本教程，我們將介紹兩種常見的鋼筋表示方法：梁上主筋和梁下主筋。，，我們講解梁上主筋的表示方法，它通常用數字和字母的組合來表示，如“123A”代表直徑為12mm、級別為A級的鋼筋。我們討論梁下主筋的表示方法，它使用相同的數字和字母組合，但順序相反，如“123A”代表直徑為12mm、級別為A級的鋼筋。，，為了確保理解清晰，我們還將通過示例和練習來加深印象，包括繪制鋼筋圖紙和識別不同類型的鋼筋。通過本教程的學習，您將能夠更好地理解和應用鋼筋圖紙，從而提高工作效率和準確性。

一、基本構件的鋼筋表示方法

（一）梁

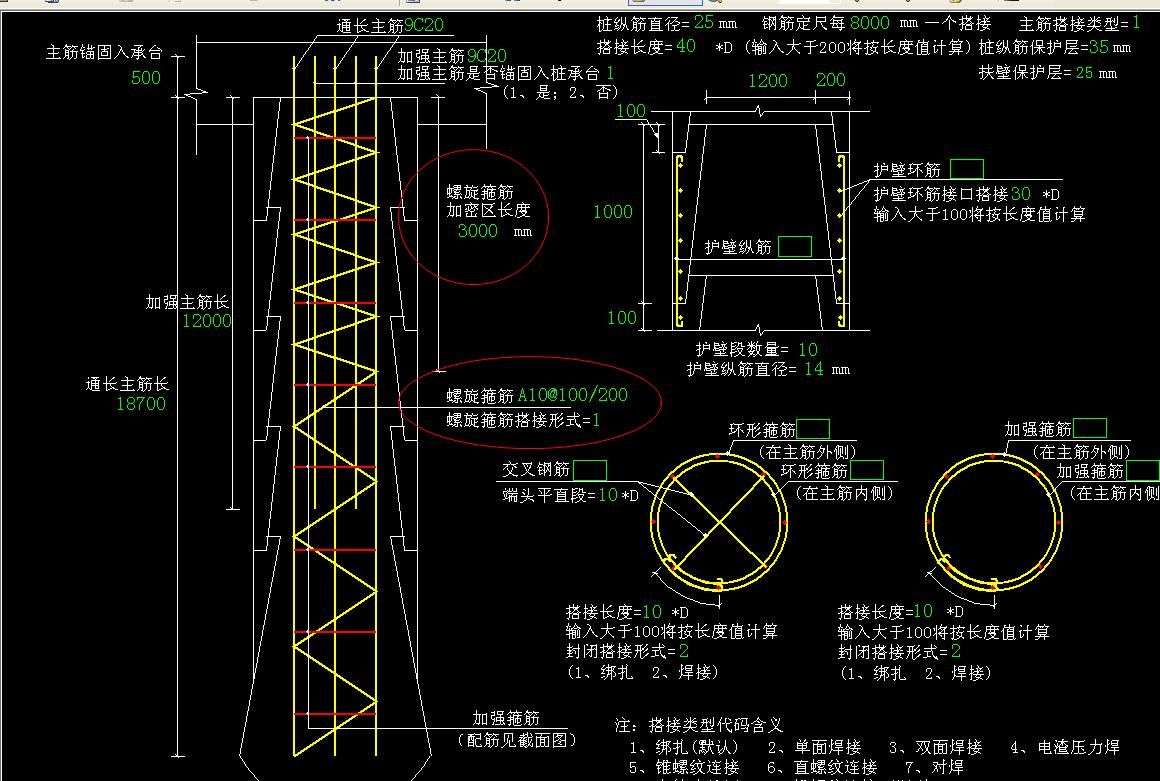

箍筋表示方法
- 示例一：φ10@100/200(2)表示箍筋為φ10，加密區間距100，非加密區間距200，全為雙肢箍。
- 示例二：φ8@100(4)/150(2)表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。

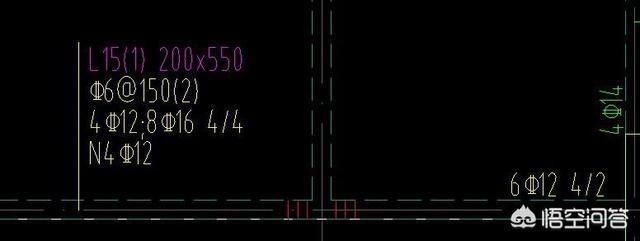

梁上主筋和梁下主筋同時表示方法
- 示例一：3Φ22，3Φ20表示上部鋼筋為3Φ22，下部鋼筋為3Φ20。
- 示例二：4Φ25，4Φ25表示上部鋼筋為4Φ25，下部鋼筋為4Φ25。
梁上部鋼筋表示方法（標在梁上支座處）
- 示例一：2Φ20表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。
- 示例二：6Φ254/2表示上部鋼筋上排為4Φ25，下排為2Φ25。
- 示例三：2Φ22 + 2Φ22表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。
梁腰中鋼筋表示方法
- 示例一：G2φ12表示梁兩側的構造鋼筋，每側一根φ12。
- 示例二：N4Φ18表示梁兩側的抗扭鋼筋，每側兩根Φ18。
梁下部鋼筋表示方法（標在梁的下部）
- 示例一：4Φ25表示只有一排主筋，4Φ25全部伸入支座內。
- 示例二：6Φ25(-2)/4表示有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
- 示例三：2Φ25+3Φ22(-3)/5Φ25表示有兩排筋，上排筋為5根，2Φ25伸入支座，3Φ22不伸入支座，下排筋5Φ25通長布置。

（二）柱

柱分為受力柱和構造柱，但搜索結果未詳細給出其鋼筋在圖紙上的特殊表示入門內容，一般來說，柱的鋼筋標注會涉及縱筋的數量、規格以及箍筋的相關信息等。在實際的房建鋼筋圖紙中，柱通常會標注其截面尺寸，例如常見的正方形或矩形柱會標注長和寬的尺寸，在截面內會標明縱筋的數量和直徑，如8Φ20表示8根直徑為20的縱筋。箍筋會類似梁的箍筋標注方式標注間距和肢數等信息。

（三）板

板分為單向板和雙向板。在鋼筋圖紙中，會標明板的厚度。對于板中的鋼筋，會標注鋼筋的直徑、間距以及鋼筋的布置方向等信息。例如，φ8@150表示直徑為8的鋼筋，間距為150布置。雙向板的鋼筋是雙向布置，兩個方向的鋼筋都會在圖紙上標明相應的規格和間距。

二、鋼筋算量相關知識

（一）框架梁

首跨鋼筋計算
- 上部貫通筋：上部貫通筋（上通長筋1）長度 = 通跨凈跨長+首尾端支座錨固值。
- 端支座負筋：
  - 第一排為Ln/3+端支座錨固值；
  - 第二排為Ln/4+端支座錨固值（Ln為凈跨長）。
- 下部鋼筋：下部鋼筋長度 = 凈跨長+左右支座錨固值，并且下部鋼筋不論分排與否，計算的結果都是一樣的，所以在標注梁的下部縱筋時可以不輸入分排信息。
中間跨鋼筋計算
- 中間支座負筋：
  - 第一排為Ln/3+中間支座值+Ln/3；
  - 第二排為Ln/4+中間支座值+Ln/4。注意當中間跨兩端的支座負筋延伸長度之和≥該跨的凈跨長時，其鋼筋長度計算方式會有變化，第一排為該跨凈跨長+(Ln/3+前中間支座值)+(Ln/3+后中間支座值)；第二排為該跨凈跨長+(Ln/4+前中間支座值)+(Ln/4+后中間支座值)，其他鋼筋計算同首跨鋼筋計算。
腰筋
- 構造鋼筋：構造鋼筋長度 = 凈跨長+2×15d。
- 抗扭鋼筋：算法同貫通鋼筋。
拉筋
- 拉筋長度=(梁寬 - 2×保護層)+2×11.9d(抗震彎鉤值)+2d。拉筋根數計算分兩種情況：如果沒有在平法輸入中給定拉筋的布筋間距，那么拉筋的根數=(箍筋根數/2)×(構造筋根數/2)；如果給定了拉筋的布筋間距，那么拉筋的根數 = 布筋長度/布筋間距。
箍筋
- 箍筋長度=(梁寬 - 2×保護層+梁高 - 2×保護層)+2×11.9d+8d。箍筋根數=(加密區長度/加密區間距+1)×2+(非加密區長度/非加密區間距 - 1)+1，這里需要注意構件扣減保護層時，都是扣至縱筋的外皮，拉筋和箍筋在每個保護層處均被多扣掉了直徑值，在預算中計算鋼筋長度時按外皮計算，軟件會將多扣掉的長度補充回來，所以拉筋計算時增加了2d，箍筋計算時增加了8d。

三、其他注意事項

在學習房建鋼筋圖紙時，還需要了解施工圖的分類及制圖的有關規定，這是看懂圖紙的基礎。例如不同的線型、符號在圖紙中的含義等。同時，如果想進一步對鋼筋計算把握，必需要熟識鋼筋101圖籍。而且在學習過程中要與實際相結合，比如在鋼筋工綁扎時，拿著圖紙去對照，這樣能學得更快。手工計算鋼筋要求較高、耗時較長，在實際操作中也要了解鋼筋算量基本方法的相關規則等內容。
