跨度為27米的鋼屋架設計(跨度為27米的鋼屋架設計是一個復雜的過程需要考慮設計資料)
在跨度為27米的鋼屋架設計中,首先需考慮設計資料的獲取與應用。這包括收集相關的建筑規范、荷載數據、結構力學特性以及環境因素等信息。需要對屋架的結構形式進行選擇,如桁架、拱或梁等,并確定其承載能力和穩定性要求。,,接下來是詳細設計階段,涉及計算和繪圖工作。這包括確定屋架的幾何尺寸、材料規格、連接方式以及支撐系統的設計。還需進行強度和穩定性分析,以確保屋架能承受預期的載荷。,,施工圖繪制也是設計過程的重要組成部分。它詳細說明了屋架的具體構造細節,包括桿件的尺寸、連接節點的設計以及施工過程中的安全措施。,,完成設計后,需要進行驗證和審查過程,確保設計的合理性和安全性。這可能包括結構模擬、有限元分析或其他工程測試,以評估屋架在實際使用中的性能。
跨度為27米的鋼屋架設計
設計資料
在設計跨度為27米的鋼屋架時,首先需要了解設計的基本資料。這些資料可能包括廠房的基本參數,如單跨雙坡門式剛架的長度、柱距、跨度、檐高等。例如,一個典型的27米鋼結構鋼屋架的設計資料可能包括:廠房為單跨雙坡門式剛架,長度90m,柱距7.5m,跨度27m,門式剛架檐高6m,屋面坡度為1:10。
結構形式與布置

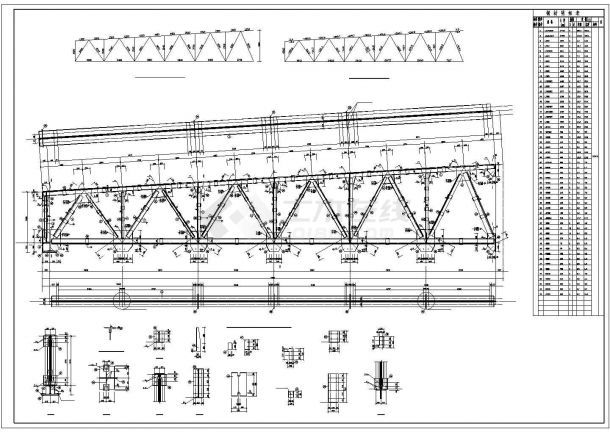

結構形式與布置是鋼屋架設計的重要組成部分。對于27米的鋼屋架,通常會采用梯形鋼屋架的形式。梯形鋼屋架適用于屋面坡度較為平緩的大型屋面板或長尺壓型鋼板的屋面,跨度一般為15?36m,柱距6?12m,跨中經濟高度為(1/8?1/10)1。與柱剛接的梯形屋架,端部高度一般為(1/12?1/16)1,?;與柱鉸接的梯形屋架,?,此時,跨中高度可根據端部高度和上弦坡度確定。
荷載與內力計算
荷載與內力計算是確保鋼屋架安全性和經濟性的關鍵步驟。需要考慮永久荷載、可變荷載(如雪荷載、積灰荷載)等,并進行荷載組合設計。例如,永久荷載標準值可能包括找平層、保溫層、預應力混凝土大型屋面板、鋼屋架和支撐自重等,而可變荷載標準值可能包括雪荷載和積灰荷載。
桿件截面設計
桿件截面設計是根據荷載和內力計算的結果來進行的。需要計算各個桿件的最大內力,并據此選擇合適的截面。例如,對于上弦桿,需要考慮其在屋架平面內外的計算長度,并選擇合適的角鋼截面。同樣,下弦桿和端斜桿也需要根據其最大內力進行截面設計。
支撐布置
支撐布置是為了確保屋蓋結構的空間穩定性。在設置有縱向支撐的平面內必須同時設置橫向支撐,并將二者布置為封閉型。房屋中每一溫度區段或分期建設的區段中,應分別設置能獨立構成空間穩定結構的支撐系統。
結論
綜上所述,跨度為27米的鋼屋架設計是一個復雜的過程,需要綜合考慮設計資料、結構形式與布置、荷載與內力計算、桿件截面設計以及支撐布置等多個方面。設計師需要根據具體的設計要求和當?shù)氐臍夂驐l件,合理選擇材料和結構形式,進行精確的計算和設計,以確保鋼屋架的安全性、經濟性和功能性。
