根據您提供的網頁內容，**鋼結構箱體引弧板焊接要求主要包括以下幾點：在焊接前需設置引弧板和引出板，包括手工電弧焊、CO2氣體保護焊和埋弧自動焊等；當焊縫兩端設引弧板和引出板時，必須在引弧板上引弧后再焊到焊縫區，中途接頭則應在焊縫接頭前方15～20mm處打火引弧，將焊件預熱后進行焊接；引弧板、引出板和襯墊板所用鋼材應對焊縫金屬性能不產生顯著影響，不要求與母材材質相同，但強度等級應不高于母材，焊接性不比所焊母材差；焊接接頭的端部應設置焊縫引弧板、引出板。這些要求旨在確保焊接過程的穩定性和焊縫質量，從而保證鋼結構箱體的安全性和可靠性**。

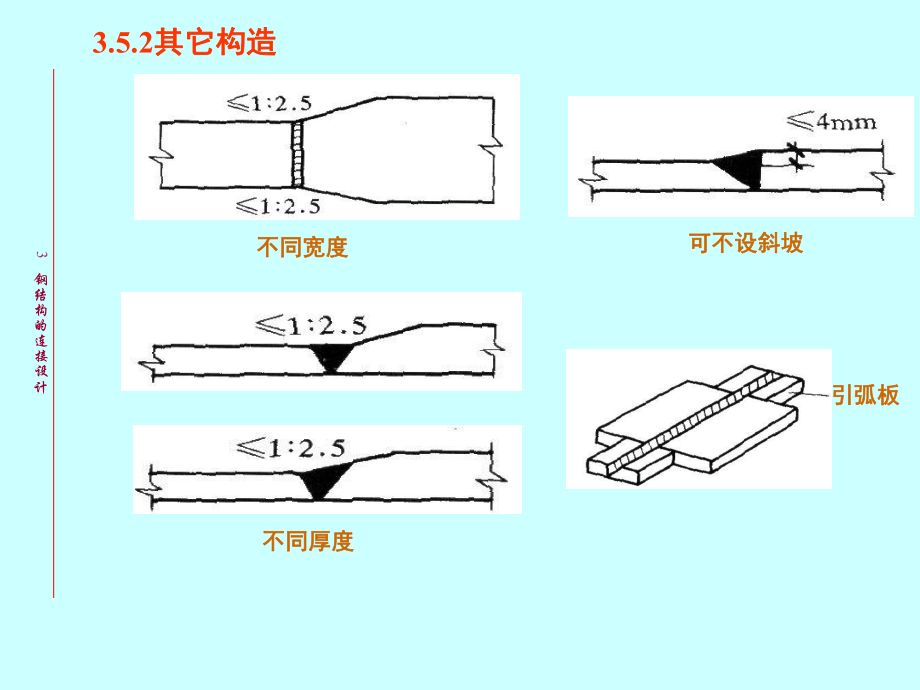

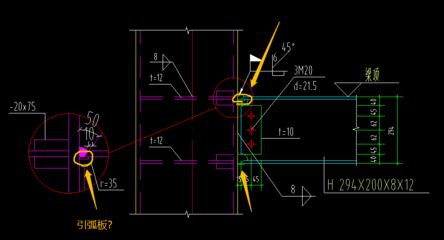

一、引弧板的基本要求

• 尺寸要求
  • 引弧板的尺寸通常有一定規范。例如在一些情況中，引弧板尺寸為120X120，厚度與母材一致（允許偏差±1mm），若焊縫對接處有板厚差，則引弧板厚度與較薄板厚的母材一致。在有坡口的情況下，引弧、熄弧長度在30 - 50mm；對于埋弧焊，引熄弧長度為50mm。
  • 在另外一些規定中，引弧板和引出板寬度應大于80mm，長度宜為板厚的2倍且不小于100mm，厚度應不小于10mm；焊縫引出長度應大于80mm。
• 材料要求
  • 引弧板材質應與被焊母材材質相近，一般不能使用大于被焊鋼材的強度的材料，可選用具有與被焊母材相近的焊接性材料。

二、焊接工藝要求

• 焊接方法選擇
  • 引弧板的焊接通常采用氬弧焊和激光焊等工藝。在選擇焊接工藝時，需要根據材料、厚度等因素進行具體的考慮和選擇。
• 焊接位置要求
  • 焊接位置需要考慮電氣接口的位置和熱脹冷縮等因素，保證引弧板在使用過程中的穩定性和可靠性。

三、焊接質量要求

• 焊縫的密實性
  • 焊縫應具有良好的密實性，避免出現氣孔、夾渣等缺陷，因為在鋼結構箱體焊接中，這些缺陷會影響結構的強度和穩定性。
• 焊縫表面的平整度和光潔度
  • 焊縫表面要平整、光潔，這有助于提高鋼結構箱體的外觀質量，同時也可能影響到后續的涂裝等工序的效果。
• 焊接邊沿的溶脹度
  • 要控制好焊接邊沿的溶脹度，確保焊接邊沿的質量符合要求，避免出現過度溶脹或溶脹不足等問題。

四、引弧板的使用規范

• 引弧板的使用必要性
  • 在焊接鋼結構箱體時，使用引弧板是為了避免在焊縫引弧和收弧處產生未熔合、夾渣、氣孔、裂紋等缺陷，尤其是在多層焊時，焊縫兩端缺陷堆積的情況會更突出。如果要求構件全部截面上焊縫強度能達到母材強度標準值的下限，必須把引弧及收弧處至焊縫兩端以外的地方處理好，引弧板就能起到這個作用。
• 特殊情況處理
  • 對于腹板厚度8mm的焊接H型鋼，必須裝焊引熄弧板；腹板厚度≤8mm時，所有的箱型、十字柱，特殊工程仍要求安裝引熄弧板，除此外的不做強制性規定。輕鋼手工焊的型鋼割料長度超過25mm構件可以不用引弧板和引出板，直接施焊；輕鋼埋弧焊的型鋼割料長度必須超過80mm方可以不用引弧板和引出板。所有重鋼構件必須按規定使用引弧板和引出板。

五、引弧板的切除要求

• 焊接完成后，應用火焰切割去除引弧板，且留根2 - 3mm，絕不允許割傷母材，更不允許強行用機械力將引弧板折斷去除引弧板，因為機械力折斷去除引弧板相當于沒有使用引弧板。引弧、引出板的引出部分切除時，禁止用錘擊落，避免撕裂母材，造成局部應力集中。
