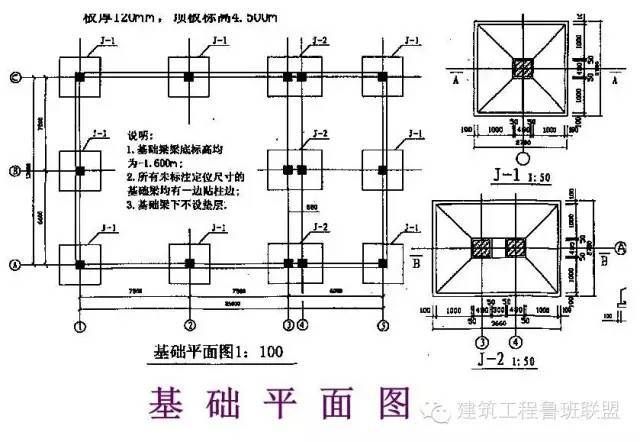

鋼結構基礎布置圖是設計鋼結構建筑時的重要文檔，它詳細展示了基礎的平面和詳圖。這些圖紙不僅包括基礎的尺寸、材料類型、位置以及與周圍結構的連接方式，還可能包含基礎的荷載計算和支撐系統的細節。，，基礎平面布置圖通常以簡潔明了的方式展示整個基礎的布局，這有助于施工團隊理解基礎在整個結構中的位置和作用。而基礎詳圖則更為詳盡，提供了更詳細的尺寸信息和施工細節，如鋼筋的配置、混凝土澆筑的厚度等。通過這些圖紙，設計師可以確保基礎的穩定性和承載能力滿足工程要求，同時保證施工過程的順利進行。

鋼結構基礎布置圖通常包括基礎平面布置圖、基礎詳圖、基礎頂面抗剪鍵構造圖、埋件詳圖等。這些圖紙?zhí)峁┝虽摻Y構基礎的設計細節，包括結構設計說明、鋼架立面圖、結構平面布置圖、墻面檁條布置圖、屋面板平面布置圖、節點詳圖等。此外，還可能包括挖孔灌注樁說明、錨栓布置圖、剛架及屋面支撐平面布置圖、柱間支撐布置圖、屋面檁條布置圖、墻梁布置圖、吊車梁平面布置圖、剛架節點圖、門廳、雨篷結構、衛生間、配電房結構、樓梯詳圖等。
