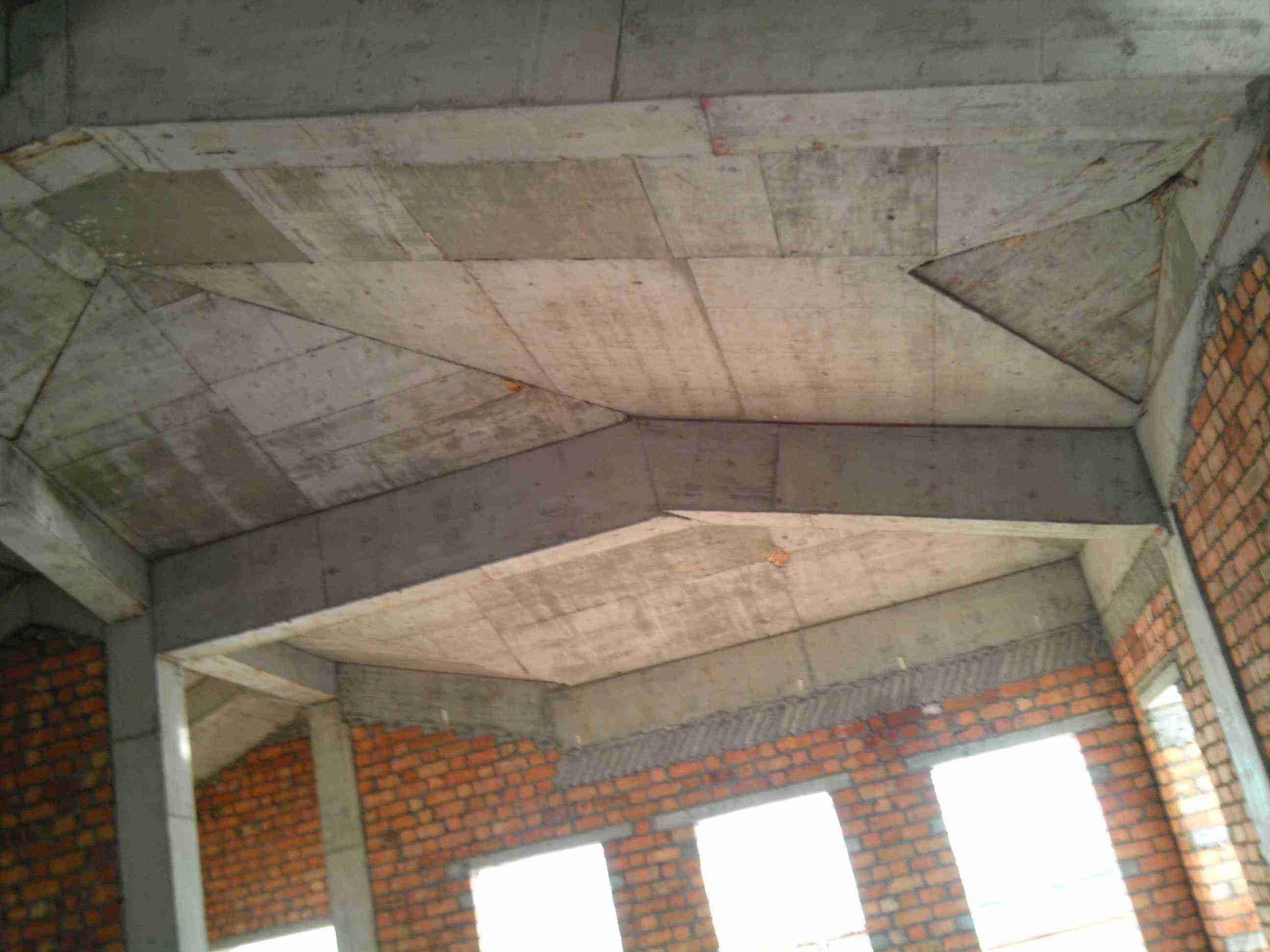

屋面梁是建筑結構中的承重構件，主要承擔著屋頂?shù)暮奢d，并確保整個建筑的穩定性和安全性，它通常位于建筑物的頂部，通過與柱、墻等其他結構相連，形成一個堅固的整體，屋面梁的設計和施工需要考慮到其承載能力和穩定性要求，以確保在各種氣候條件下都能保持結構的安全和穩定，在現代建筑設計中，屋面梁不僅起到承重作用，還可能包含通風、采光、隔熱等功能，以滿足不同建筑的使用需求。

屋面梁的表示方法

屋面梁在建筑結構中承擔著重要的作用，主要用于承受來自檁條和屋面板的壓力。其表示方法在不同的設計規范和圖紙中可能會有所不同，但通常遵循一定的標準。

1. 基本表示方法

• 屋面梁的代號：

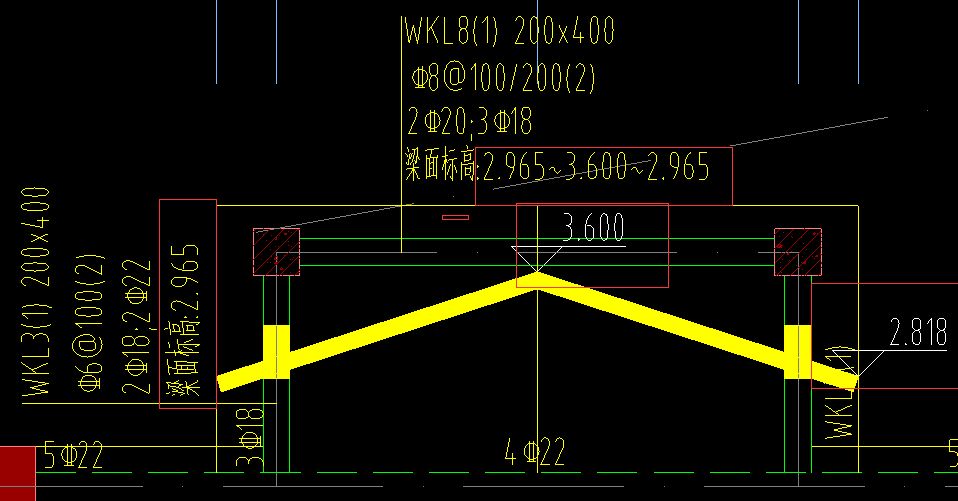

  • 在平法中，屋面梁通常用 WL 或 WKL 表示。
• 梁的尺寸：
  • 梁的尺寸通常用 b×h 表示，其中 b 是梁的寬度，h 是梁的高度。例如，300×700 表示梁的寬度為300mm，高度為700mm。

2. 特殊表示方法

• 上翻梁：
  • 上翻梁是指梁的頂部高于樓板的頂部。在梁集中標注的最后，會加上一個括號，括號內注明上翻梁頂標高和板頂標高的高度差。例如，KL4(3)250*500 2C20;2C16 C8@100/200(2)(+0.400) 表示次梁為上翻梁，梁頂標高比樓面結構標高高出400mm。
• 加腋梁：
  • 加腋梁是指梁的某個部分增加了腋長和腋高。例如，4501200 GY1800600 表示梁的尺寸為450mm寬、1200mm高，加腋長1800mm，高600mm。

3. 鋼筋表示方法

• 梁上主筋和梁下主筋：
  • 例如，3Φ22，3Φ20 表示上部鋼筋為3Φ22，下部鋼筋為3Φ20。
• 梁上部鋼筋：
  • 例如，2Φ20 表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。
• 梁腰中鋼筋：
  • 例如，G2φ12 表示梁兩側的構造鋼筋，每側一根φ12。
• 梁下部鋼筋：
  • 例如，4Φ25 表示只有一排主筋，4Φ25全部伸入支座內。
• 箍筋：
  • 例如，φ10@100/200(2) 表示箍筋為φ10，加密區間距100，非加密區間距200，全為雙肢箍。

4. 其他表示方法

• 多跨梁：
  • 例如，KL-1(10)350×500 表示該梁為框架梁1，10跨，斷面尺寸為寬350mm，高500mm。
• 懸挑梁：
  • 當梁有懸挑部分且根部和端部不同時，用斜線分割根部與端部的高度值，例如 b×h1/h2 表示。

總結

屋面梁的表示方法涉及多個方面，包括梁的代號、尺寸、鋼筋配置以及特殊形式的梁（如上翻梁和加腋梁）。理解這些表示方法有助于正確解讀和繪制建筑結構圖。希望以上內容對你有所幫助。
