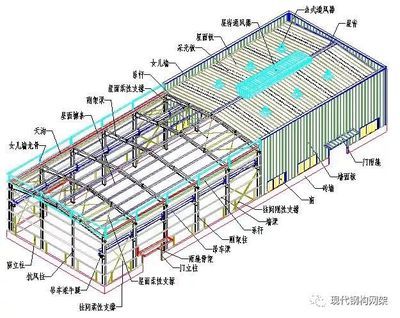

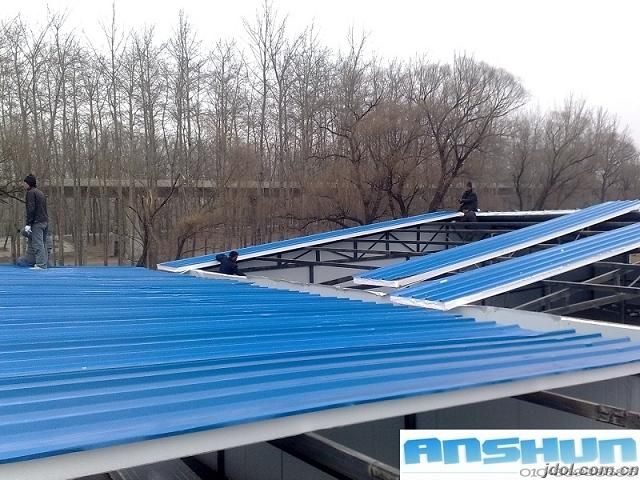

彩鋼板屋頂設計圖和安裝步驟是建筑施工中的重要組成部分，彩鋼板屋頂因其輕質、耐用和成本效益而廣泛應用于各類建筑結構中，本文將詳細解析彩鋼板屋頂的設計圖，并介紹其安裝過程中的關鍵步驟。，設計圖需要包括彩鋼板的規格、尺寸、顏色以及安裝位置等關鍵信息，這些信息對于確保彩鋼板的正確安裝至關重要，安裝步驟通常包括以下幾個階段：，1. 準備階段：清理工作區域，確保無障礙物，并準備好所需的工具和材料。，2. 定位階段：根據設計圖確定彩鋼板的準確位置，并進行標記。，3. 固定階段：使用螺栓或釘子將彩鋼板固定在預定位置上。，4. 密封階段：對彩鋼板的邊緣進行密封處理，以防止雨水滲透。，5. 檢查階段：完成安裝后，檢查彩鋼板的平整度和固定情況，確保沒有松動或漏水現象。，通過遵循上述步驟，可以確保彩鋼板屋頂的安裝既安全又高效，正確的設計和安裝還可以提高屋頂的隔熱性能和耐久性，延長其使用壽命。

彩鋼板屋頂設計圖可以在以下網址找到：

1. 土木在線（ ），提供了彩鋼板屋面節點標準施工圖集，內含山墻、屋脊、檐口、女兒墻、屋面、泛水、收邊等各節點構造，另附大量施工圖集，圖紙下料準確，結構及工藝說明清楚，涵蓋了彩鋼板屋面的絕大多數施工方案，適合相關設計、施工單位翻閱使用。

2. ziliao.co188.com （ ），提供了彩鋼板屋面設計詳圖，包含內墻與基礎連接圖、外墻縱向連接圖、板切割示意圖等，圖紙內容完整，表達清晰，制圖嚴謹，歡迎設計師下載使用。
