地面下沉注漿修復是一種常用的地基加固方法，旨在通過注入特定的材料來提高土壤的承載力和穩(wěn)定性，這些材料通常包括水泥、水泥漿、硅酸鹽水泥、聚合物水泥以及各種化學添加劑，水泥類材料因其良好的粘結性和固化性能而被廣泛使用，水泥漿則通過增加土壤的密實度來提升其穩(wěn)定性，硅酸鹽水泥由于其較高的強度和耐久性而受到青睞，聚合物水泥和化學添加劑能夠提高材料的柔韌性和抗裂性，在施工過程中，根據(jù)具體的地質條件和工程需求，選擇合適的材料并采用正確的注漿技術是確保地面下沉注漿修復效果的關鍵。

地面下沉注漿修復通常使用的材料包括灌漿樹脂、地聚合物注漿料和水泥基注漿料。以下是這些材料的詳細介紹：

1. 灌漿樹脂

• 材料特性：灌漿樹脂具有良好的耐久性和與混凝土的兼容性，能夠長期保持空鼓修復的效果。
• 施工步驟：
  1. 清理空鼓部位。
  2. 將灌漿樹脂灌入空鼓部位。
  3. 壓平樹脂，清理外溢部分。

2. 地聚合物注漿料

• 材料特性：地聚合物注漿料由高分子聚合物、微膨脹劑、礦物摻合料、水泥等多種物料組成，具有快速固化、高強、微膨脹、耐腐蝕等優(yōu)點。
• 施工步驟：

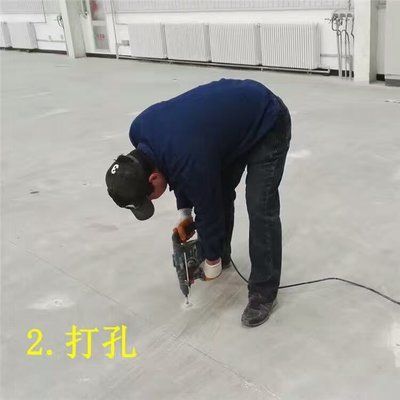

  1. 鉆孔：使用直徑16mm的鉆頭鉆孔，鉆孔深度穿透整個剛性結構層。

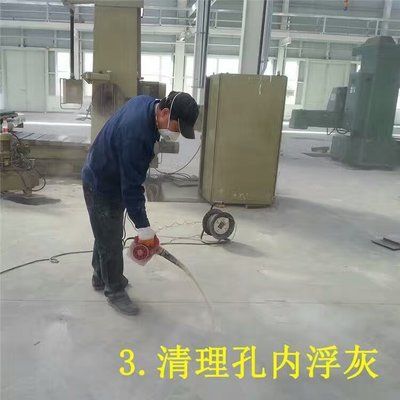

  2. 清孔：用吹塵機或小型空壓機將孔內和孔周圍灰塵吹凈。
  3. 制漿：嚴格按照水灰比進行注漿料攪拌。
  4. 注漿：啟動注漿設備，調整壓力至設計注漿壓力（1.5MPa），穩(wěn)壓態(tài)注漿。
  5. 封孔：注漿作業(yè)結束后，用木塞封閉注漿孔，并清理溢出的漿液。
  6. 養(yǎng)護：普通型地聚合物注漿材料注漿板塊的養(yǎng)生時間不能低于24小時，快凝型地聚合物注漿材料板塊的養(yǎng)生時間不能低于4小時。

3. 水泥基注漿料

• 材料特性：水泥基注漿料以高強度水泥、聚羧酸類超塑化劑、多元礦物質材料為主要改性組分，具有流動性好、微膨脹、與混凝土粘結力強、防腐耐久的特點。
• 施工步驟：
  1. 預處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。
  2. 埋設灌漿管：沿裂縫長度方向每500mm左右埋設一個灌漿管。
  3. 封縫：用無機快速封堵材料或將裂縫表面全部封閉。
  4. 試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗，觀察封縫是否密實。
  5. 配料：CGM聚合物水泥注漿料的質量配比為：聚合物水泥注漿料∶水=10∶(2.5~2.8)。
  6. 注漿：將拌好的注漿料裝入壓力注漿罐，采用0.3MPa左右的壓力將漿料連續(xù)注入裂縫。
  7. 養(yǎng)護：注漿結束后，注漿部位應維持水養(yǎng)護7d以上。

選擇材料的考慮因素

• 耐久性：選擇耐久性好的材料可以確保修復效果的長期穩(wěn)定。
• 施工便捷性：選擇施工簡便的材料可以減少施工時間和成本。
• 適應性：選擇與現(xiàn)有地面材料相容性好的材料，以確保修復后的整體性能。

綜上所述，根據(jù)具體的工程需求和條件，可以選擇適合的注漿材料進行地面下沉的修復。

灌漿樹脂與混凝土兼容性研究

地聚合物注漿料的耐腐蝕性能

注漿修復后地面的養(yǎng)護方法

水泥基注漿料的流動性和粘結力
