本文主要介紹了房建鋼筋結構圖的繪制技巧，包括常見錯誤和鋼筋混凝土結構圖的繪制方法，在繪制鋼筋結構圖時，需要注意圖紙的比例、尺寸和標注的準確性，以避免出現錯誤，還介紹了鋼筋混凝土結構的基本原理和特點，以及如何根據實際工程需求選擇合適的鋼筋類型和規格，通過掌握這些技巧和方法，可以有效地提高繪圖質量和準確性，為建筑工程的順利進行提供有力支持。

房建鋼筋結構圖

鋼筋混凝土結構圖的定義和重要性

鋼筋混凝土結構圖是用于表達鋼筋混凝土構件的詳細構造和配筋情況的圖紙。它包括模板圖、配筋圖等內容，其中配筋圖是必不可少的部分，用于顯示鋼筋在構件中的分布情況。這些圖紙對于確保建筑結構的安全性和可靠性至關重要，因為它們提供了構件制作和安裝的具體指導。

鋼筋混凝土結構圖的組成部分

鋼筋混凝土結構圖主要包括以下幾個部分：

1. 模板圖：展示構件的外形，對于簡單形狀的構件可能不需要單獨繪制。

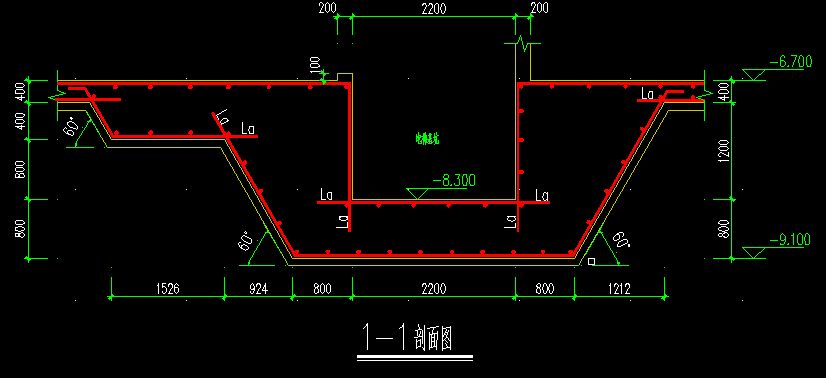

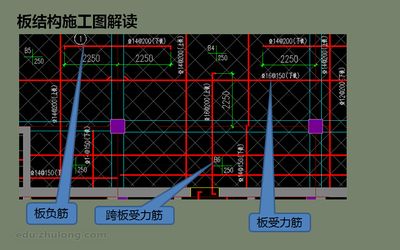

2. 配筋圖：包括配筋平面圖、立面圖和斷面圖，詳細表示鋼筋的分布。
3. 鋼筋詳圖（成型圖）：從配筋圖中抽取特定鋼筋，畫出詳細的成型圖，并列出鋼筋表。

鋼筋混凝土結構圖的圖示方法

在鋼筋混凝土結構圖中，鋼筋通常用單線條表示，可見鋼筋為粗實線，不可見鋼筋為粗虛線，橫斷面則涂黑表示。鋼筋的編號用阿拉伯數字標注在細線圓圈內，引出線上還會注出鋼筋的品種、直徑和數量。此外，圖例用于表示不同類型的鋼筋。

鋼筋混凝土結構圖的改革與平法

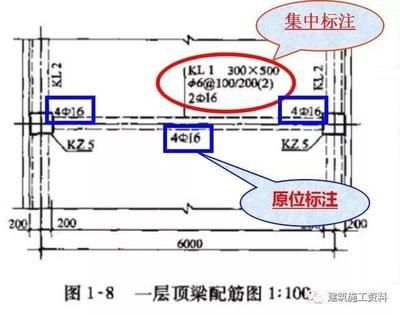

隨著建筑設計的發展，鋼筋混凝土結構圖也在不斷改革。平法是一種新的表達方式，它將結構構件的相關尺寸和配筋等要素按照一定規則直接標注在結構平面圖上，并與構件的標準構造詳圖相結合，形成一套完整的混凝土結構圖。這種方法減少了圖紙的數量，簡化了圖紙，提高了效率。

鋼筋混凝土結構的優點

鋼筋混凝土結構因其堅固、耐久、防火性能好以及成本較低等優點，在土木工程中得到了廣泛應用。它不僅適用于各種民用和工業建筑，還廣泛應用于原子能工程、海洋工程和機械制造業的特殊場合。

結語

綜上所述，房建鋼筋結構圖是建筑設計和施工中的重要文件，它包含了構建鋼筋混凝土結構所需的所有必要信息。通過這些圖紙，施工人員能夠準確地理解和執行設計意圖，從而確保建筑物的質量和安全。
