房屋鋼筋結構圖是建筑施工中不可或缺的圖紙之一，它詳細展示了建筑物的骨架和支撐系統，繪制鋼筋結構圖需要掌握一定的技巧，以確保圖紙的準確性和實用性，以下是一些繪制房屋鋼筋結構圖的技巧：，1. 選擇合適的比例尺：根據實際工程需求選擇合適的比例尺，通常為1:50、1:100或1:200等，比例尺的選擇直接影響到圖紙的尺寸和細節表現。，2. 確定鋼筋布置方案：在繪制鋼筋結構圖之前，需要根據設計要求和結構特點確定鋼筋的布置方案，包括鋼筋的類型、直徑、間距、錨固長度等。，3. 繪制鋼筋骨架：根據鋼筋布置方案，使用繪圖工具（如直尺、圓規、鉛筆等）繪制出鋼筋骨架的輪廓，注意保持線條清晰、準確，避免出現交叉或重疊的情況。，4. 標注鋼筋規格和數量：在鋼筋骨架上標注鋼筋的規格（如HRB335、HRB400等）、直徑、長度、間距等參數，以及鋼筋的數量，這些信息對于后續的施工和驗收至關重要。，5. 添加鋼筋連接件：在鋼筋骨架上標注鋼筋的連接點，如焊接點、綁扎點等，這些連接件的設計和位置對結構的承載能力和穩定性有重要影響。，6. 檢查和修改：在完成初步繪制后，仔細檢查圖紙上的信息是否準確無誤，如有遺漏或錯誤，及時進行修改和完善。，通過以上技巧，可以有效地繪制出房屋鋼筋結構圖，為施工和驗收提供可靠的依據。

房屋鋼筋結構圖

房屋鋼筋結構圖是一種詳細展示房屋結構中鋼筋配置、形狀、數量和規格的圖紙。它不僅表示構件的形狀和大小，更重要的是要準確表達構件內部鋼筋的信息。在閱讀和理解房屋鋼筋結構圖時，需要注意以下幾點：

鋼筋的表示方法

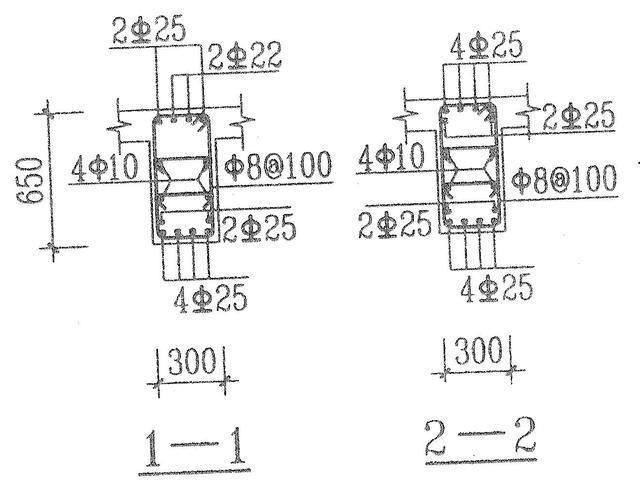

在鋼筋混凝土結構圖中，鋼筋通常用粗實線表示，鋼箍用中實線表示，而構件輪廓則用細實線表示。這是因為鋼筋和混凝土各有不同的作用，鋼筋在混凝土中的位置至關重要，不能搞錯。

防止鋼筋生銹的措施

為了防止鋼筋生銹，在澆搗混凝土時，需要留有一定的保護層，使得鋼筋不會暴露在外面。這對于延長鋼筋的使用壽命和保證結構的安全性是非常重要的。

鋼筋的分類和作用

鋼筋按其在構件中所起的作用不同，可以分為受力鋼筋（主筋）、箍筋（鋼箍）、架立鋼筋、分布鋼筋和構造鋼筋等。每種鋼筋都有其特定的功能，例如受力鋼筋用于承受拉力或壓力，箍筋用于固定受力鋼筋位置并承受剪力或扭力。

閱讀鋼筋結構圖的要點

閱讀鋼筋結構圖時，需要弄清構件的名稱、繪圖比例以及有關施工、材料等方面的技術要求。同時，還要弄清構件的外形和尺寸，以及構件中各號鋼筋的位置、形狀、尺寸、品種、直徑和數量。

鋼筋結構圖的實例分析

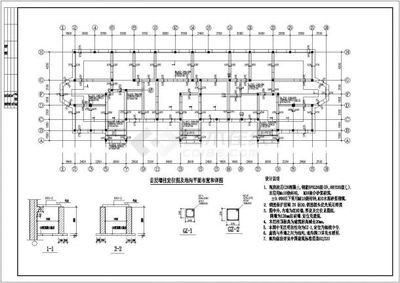

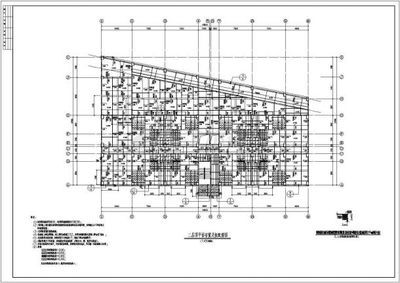

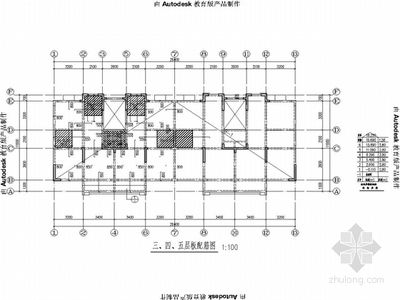

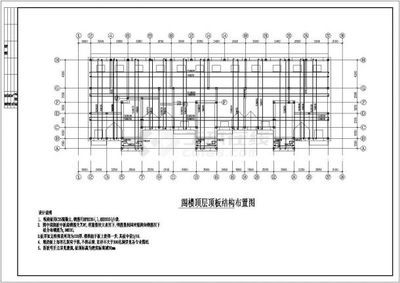

在實際的鋼筋結構圖中，會詳細展示鋼筋的布置方式、連接要求、錨固方式、箍筋加密區等關鍵信息。這些信息對于施工和質量控制都是非常重要的。

綜上所述，房屋鋼筋結構圖是一個復雜但非常重要的技術文件，它包含了房屋結構中鋼筋配置的詳細信息，對于確保房屋結構的安全性和耐久性具有重要作用。在實際操作中，需要仔細閱讀和理解這些圖紙，以保證施工的質量和效率。
