彩鋼瓦房框架圖通常用于指導彩鋼瓦房的施工過程，以下是根據您提供的內容生成的摘要：，彩鋼瓦房框架圖是一份詳細的圖紙，它詳細描述了彩鋼瓦房的結構布局和施工步驟，這份圖紙通常會包括以下幾個方面：，1. 結構布局：圖紙上會清晰地標出彩鋼瓦房的各個部分，包括屋頂、墻體、門窗等，這些部分的位置和尺寸都需要精確地標注出來。，2. 施工步驟：圖紙上會詳細列出施工過程中需要遵循的步驟，包括材料準備、安裝順序、注意事項等，這些步驟對于確保施工質量至關重要。，3. 連接方式：圖紙上還會展示如何將各個部分連接起來，包括螺栓、釘子、膠合劑等，這些連接方式的選擇需要考慮房屋的承重能力和安全性。，4. 安全措施：圖紙上會強調施工過程中的安全措施，包括防護設備、警示標志等，這些措施可以幫助施工人員避免事故的發生。，通過閱讀彩鋼瓦房框架圖，施工人員可以清楚地了解施工過程，并按照圖紙上的指引進行施工，這對于保證彩鋼瓦房的質量和維護其結構穩定性非常重要。

彩鋼瓦房框架圖

概述

彩鋼瓦是一種常見的建筑材料，廣泛應用于工業與民用建筑的屋面和墻面。它的特點是質輕、高強、色澤豐富、施工方便快捷、抗震、防火、防雨、壽命長、免維護等。彩鋼瓦的安裝方式多樣，可以根據不同的屋面坡度和長度選擇不同的鋪設方式。

框架圖內容

彩鋼瓦房的框架圖通常包括以下幾個方面的內容：

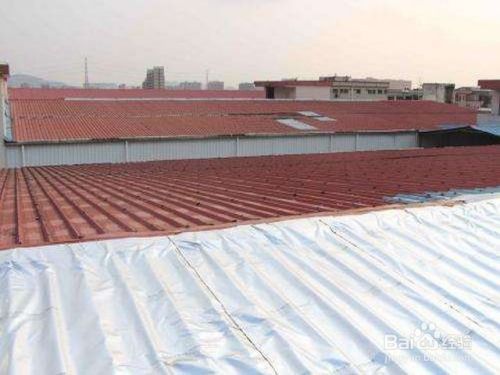

屋頂結構

• 兩面坡屋頂：需要計算屋面的面積、需要瓦的總長、瓦片的數量、脊瓦的數量、密封條的數量、封檐蓋的數量和專用釘的數量。屋頂夾角不應超過120度。
• 四面坡屋頂：需要預算屋面面積、脊瓦數量、密封條的數量、封檐蓋的數量和專用釘的數量。

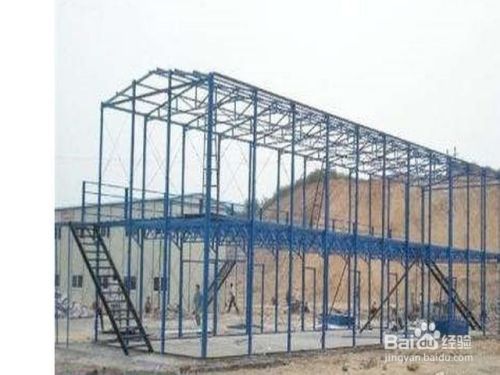

骨架材料

• 選擇骨架的材料，木結構及鋼結構都適合。施工的表面需整理平整。骨架材料的規格：木料規格為45MM×45MM以上，鋼材規格為40MM×40MM以上。骨架縱向的間隔應保持在50CM~70CM之間，橫向的間隔必須是25CM的倍數，最好不要大于50M，盡量緊密使用螺釘，焊接牢固。

鋪設方式

• 重疊式：適用于長度≦15M的屋面。
• 交錯式：適用于長度≧15M的屋面。

專用釘使用

• 專用釘須打在瓦骨中間才能有防水作用。專用釘須由瓦的下端往屋頂方向打才能有美觀、密封、整齊的效果。

密封條、脊瓦、封檐蓋的安裝

• 將密封條分開兩半，對照瓦型壓在屋頂處蓋上脊瓦使用專用釘固定。瓦的下端即屋檐處直接安裝封檐蓋使用螺釘固定。脊瓦交接處，對照接口用剪刀修剪成型后重疊并使用玻璃膠密封。

注意事項

• 安裝時需佩戴必備的安全設施，如手套、安全帽、保險帶等工具。
• 安裝工人需持證的專業人員。
• 骨架安裝時必須牢固。
• 安裝需在瓦上行走時，盡量踩在瓦的中間部位，避免踩到瓦的邊緣。
• 惡劣的天氣下須謹慎安裝。

結論

由于搜索結果中沒有提供具體的彩鋼瓦房框架圖，因此無法直接提供圖紙。不過，上述內容提供了彩鋼瓦房的基本結構和安裝細節，可以幫助您更好地理解和構建彩鋼瓦房。如果您需要獲取具體的框架圖，建議聯系專業的鋼結構公司或建筑設計單位進行定制。
