怎么看桿件上部分受壓還是受拉（判斷桿件上部分是受壓還是受拉）

邯鄲加固改造設計公司2分鐘前1閱讀0評論

在工程領域，確定桿件上部分是受壓還是受拉至關重要，因為這關系到結構的強度和穩定性，以下是判斷桿件上部分受力狀態的方法：，1. **查看載荷情況**：首先分析作用在桿件上的力的類型（拉力或壓力），如果施加的力為拉力，則桿件上部分受拉；如果是壓力，則受壓。，2. **考慮支承條件**：桿件的支撐點位置也會影響其受力狀況，如果桿件一端固定而另一端自由，那么固定端的桿件將承受拉力。，3. **觀察變形情況**：通過觀察桿件的變形可以間接判斷受力情況，桿件受拉時會伸長，而受壓時則會壓縮。，4. **使用材料性質**：不同材料的彈性模量不同，這決定了它們在受力時的形變反應，鋼材比木材更易受壓，而鋁材則更易受拉。，5. **應用相關公式**：對于某些類型的桿件（如桁架結構），可以使用相關的力學公式來預測其受力情況。，6. **檢查設計規范**：參考相關工程標準和規范，這些文檔通常會規定在不同情況下桿件應如何承受荷載。，7. **使用輔助工具**：在一些復雜或特殊的情況下，可能需要使用專業工具或儀器來準確判斷桿件的受力狀態。，判斷桿件上部分是受壓還是受拉需要綜合考慮多種因素，并結合實際情況進行綜合分析。

如何判斷桿件上部分受壓還是受拉

判斷桿件上部分是受壓還是受拉，可以通過以下幾個方法來進行：

1. 受力分析

受力分析是判斷桿件受力狀態的基礎。根據靜力學原理，桿件所受的作用力可以分解為沿著桿軸方向的軸向力和垂直于桿軸方向的切向力。

軸向力：如果軸向力是拉力，則桿件上部分為拉桿；如果軸向力是壓力，則桿件上部分為壓桿。
切向力：切向力通常不會直接影響桿件的拉壓狀態，但會影響桿件的整體穩定性。

2. 桿件變形狀態分析

桿件受力時會發生變形，通過觀察桿件的變形狀態可以判斷其受力情況。

長度變化：如果桿件的長度變化大于零，表明該部分在拉力作用下發生拉伸；如果長度變化小于零，表明該部分在壓力作用下發生壓縮。

3. 連接形式及支座可靠性

連接形式和支座的可靠性也是判斷桿件受力狀態的重要因素。

鉸接連接：如果桿件兩端采用的是鉸接連接，則該桿件只能受拉力作用。
剛接連接：如果采用剛接連接，則該桿件既能受拉力作用，也能受壓力作用。

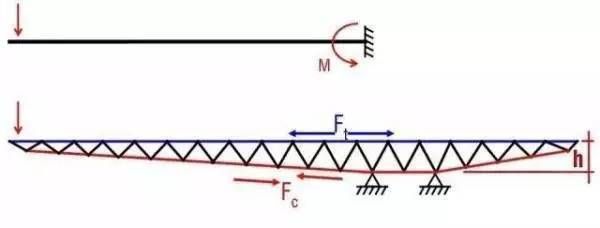

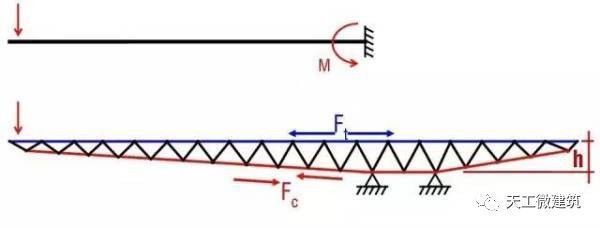

4. 彎矩轉向

在結構工程中，彎矩轉向也可以用來判斷桿件的受力狀態。

彎矩方向：如果彎矩使桿件的上部分向外凸出（即向上彎曲），則上部分受拉；如果彎矩使桿件的上部分向內凹陷（即向下彎曲），則上部分受壓。

5. 結點法

在結構力學中，結點法是一種常用的方法來判斷桿件是受拉還是受壓。

假設拉力為正：在結點法中，通常假設桿件的內力為拉力（正值）。通過計算，如果得出的內力為正值，表明該桿件承受拉力；如果為負值，表明該桿件承受壓力。

應用實例

假設有一個結構，需要判斷桿件的狀態：

受力分析：圖中有一個向下的力 $F$ 作用于該結構，對其進行合力分解后，可知弦 AB 處于受拉狀態，桿 BC 處于受壓狀態。
變形狀態分析：對桿 BC 進行剛度分析可知，當 $F = 81$ N 時，支座 B 的 y 方向位移為 0，此時桿 BC 處于臨界狀態。當 $F > 81$ N 時，桿 BC 呈現壓力狀態；當 $F < 81$ N 時，桿 BC 呈現拉力狀態。
連接形式及支座可靠性：在該結構中，弦 AB 和桿 BC 均采用剛接連接，支座 B 的選擇也較為合適，因此該結構在進行正常工作時，桿 AB 處于受拉狀態，桿 BC 處于受壓狀態。
