景觀廊架施工圖的繪制是園林設計中的重要環節，它不僅需要準確表達廊架的結構細節，還要確保圖紙清晰、易于理解，以下是景觀廊架施工圖繪制的基本步驟和要點：，1. 準備工作：需要收集所有相關的設計資料和現場條件信息，包括地形圖、植物配置、光照分析等。，2. 確定設計參數：根據項目需求，確定廊架的尺寸、材料、結構類型（如木制、鋼結構等）以及安裝位置。，3. 繪制平面圖：在平面圖上標出廊架的位置，并繪制其基礎和支撐結構。，4. 繪制立面圖：展示廊架的正面視圖，包括檐口、立柱、橫梁等部分的詳細尺寸和比例。，5. 繪制剖面圖：從不同角度展示廊架的內部結構和連接方式，以便于理解其構造。，6. 標注細節：在圖紙上標注所有重要的尺寸、材料標識和施工要求。，7. 審核與修改：完成初稿后，進行仔細的審核，并根據反饋進行必要的修改和完善。，8. 最終交付：確保所有圖紙清晰、完整，并按照要求交付給施工團隊。

景觀廊架施工圖的繪制方法

景觀廊架施工圖的繪制是一個細致且技術性很強的過程，它涉及到多個方面的專業知識和技術細節。以下是根據提供的搜索結果，對景觀廊架施工圖繪制方法的詳細解釋。

施工圖的內容和組成部分

在開始繪制施工圖之前，首先需要了解施工圖通常包含哪些內容。根據搜索結果，景觀廊架施工圖一般包括以下幾個部分：

• 平面圖：展示廊架的平面布局，包括尺寸定位、柱子位置等。
• 立面圖：展示廊架的正面外觀，包括高度、立柱樣式等。
• 剖面圖：展示廊架的截面結構，包括內部構造、材料使用等。

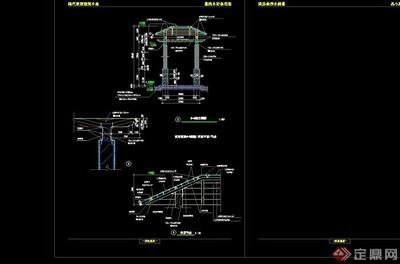

• 節點詳圖：展示關鍵連接部位的詳細構造，如柱子與基礎的連接方式等。

繪制施工圖的步驟

1. 確定設計需求和風格

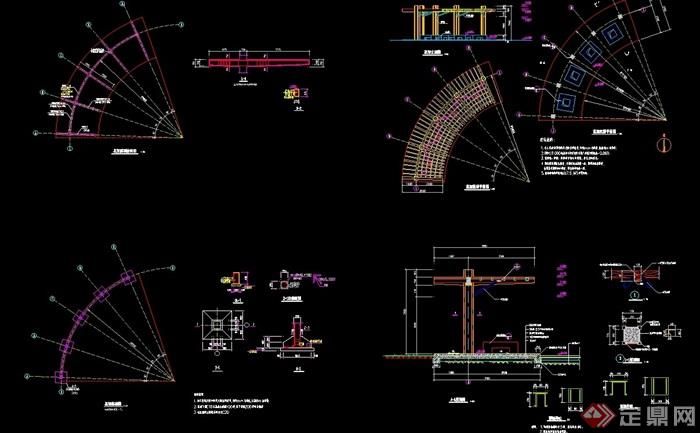

在開始繪制之前，需要明確景觀廊架的設計需求和風格。這包括廊架的類型（如單臂廊架、弧形廊架等）、材質（如防腐木、鋼結構等）以及功能（如休息、觀賞等）。

2. 繪制平面圖

平面圖是施工圖的基礎，它展示了廊架的整體布局。在AutoCAD或其他CAD軟件中，可以使用多段線工具繪制廊架的輪廓，并標注出各個重要點的位置，如柱子中心線的距離等。

3. 繪制立面圖和剖面圖

立面圖展示了廊架的高度和外觀特征，剖面圖則展示了廊架的內部結構。在CAD中，可以通過繪制二維圖形并應用投影技術來創建這些視圖。需要注意的是，立面圖和剖面圖應與平面圖保持一致，以確保設計的準確性。

4. 添加節點詳圖

節點詳圖是施工圖的重要組成部分，它展示了廊架的關鍵連接部位，如柱子與基礎的連接、梁與柱的連接等。在CAD中，可以使用詳細的繪圖工具來繪制這些節點，并標注出具體的尺寸和材料。

5. 檢查和完善圖紙

完成上述步驟后，需要對整個施工圖進行檢查，確保所有圖紙之間的對應關系準確無誤，沒有錯漏碰缺。此外，還需要確保圖紙的表達清晰，以便于施工人員理解和執行。

使用CAD軟件的優勢

使用CAD軟件繪制景觀廊架施工圖具有以下優勢：

• 精確性：CAD軟件可以提供高精度的繪圖，確保設計的準確性。
• 效率：CAD軟件可以大大提高繪圖速度，減少手工繪圖的時間。
• 靈活性：CAD軟件支持多種格式的導出，方便與其他設計軟件的協作。
• 可視化：CAD軟件可以生成三維模型，幫助設計師和客戶更好地理解設計效果。

結論

綜上所述，景觀廊架施工圖的繪制是一個系統性的過程，需要綜合考慮設計需求、圖紙內容和繪圖工具的選擇。通過使用CAD軟件，可以有效地提高繪圖的效率和準確性，從而確保施工圖的質量。
