，本文對比了混凝土梁碳纖維加固與傳統方法在抗震性能方面的優劣，通過實驗和理論分析，研究顯示碳纖維加固能夠顯著提高混凝土梁的抗彎承載力、抗剪承載力以及延性和韌性，碳纖維加固還具有施工簡便、成本較低的優點，在地震區的應用方面，碳纖維加固顯示出良好的耐久性和維護方便性，有助于減少地震災害對結構的影響，碳纖維加固技術被認為是一種有效的抗震加固方法。

一、混凝土梁碳纖維加固適用情況

• 梁承載力不足時：當混凝土梁由于多種原因導致承載力不足時可采用碳纖維加固。例如受火災后鋼筋強度降低，像一些建筑經歷火災后，梁中的鋼筋性能下降，致使梁的承載能力達不到要求；或者因改變結構使用功能，原本的設計承載力不能滿足新的荷載要求，就需要對梁進行加固，碳纖維加固是可行的方法之一。
• 梁的常規加固需求：在梁跨度不變的情況下，為了提高梁的承載能力、減小撓度、提高抗裂性，如果驗算鋼筋量差值較小（相對受壓區高度系數ξ≤0.5或差值在0.2以內），可以采用粘碳纖維片材加固的方法。

二、碳纖維加固的原理

• 與混凝土結構共同承載：碳纖維材料用于混凝土梁的加固，關鍵在于與混凝土結構相互擔負載荷，從而提升建筑物的承重能力。就像是給梁增加了一個得力的“幫手”，共同承擔上面的重量。
• 約束混凝土：對梁進行抗彎加固，即利用碳纖維材料約束混凝土，減少混凝土在剪應力作用下出現裂縫，進而達到提升抗拉強度的作用。

三、碳纖維加固的優點

• 力學性能優越：碳纖維復合材料的抗拉強度是普通Ⅱ級鋼筋抗拉強度的10倍以上，彈模與鋼材相當，能夠為混凝土梁提供很好的加固效果。
• 良好的耐腐蝕性及耐久性：碳纖維材料不與酸堿鹽等化學物質發生反應，所以用碳纖維材料加固后的鋼筋混凝土梁，在一些特殊環境（如沿海地區空氣濕度大、鹽堿含量較高的地方）具有良好的耐腐蝕性及耐久性。
• 自重輕：碳纖維的單位體積重量僅為鋼材的l/4左右，制成板狀后，其厚度僅為1.4mm左右，幾乎不增加結構自重和改變截面外形，對原結構影響小。
• 施工便捷：
  • 靈活性高：碳纖維布是一種柔性材料，可以任意裁剪，能有效封閉混凝土結構的裂縫，且不改變結構形狀及不影響結構外觀，適合各種形狀和尺寸的混凝土梁加固，尤其適用于施工面較小的工程。
  • 操作簡便：施工工序相對簡單，由于其自重較輕，可用小型電動工具操作，對操作空間要求較寬松，不像傳統補強方法需要眾多工種、大量勞力及大型施工設備，可以在傳統技術無法施工的有限作業空間內實施。

四、施工工序

1. 施工準備：認真閱讀設計圖紙，根據實際情況擬定施工計劃，備齊施工所需的各種材料及機具。
2. 混凝土表面處理：
   • 清除混凝土梁表面剝落、空鼓、蜂窩、腐蝕等劣化混凝土，露出混凝土結構層，對于較大面積的劣質層在鑿除后用環氧砂漿進行修復。
   • 用混凝土角磨機、砂紙等機具除去混凝土表面的浮漿、油污等雜質，將混凝土面層打磨平整，尤其把表面的凸起部位磨平，轉角粘貼處進行倒角處理并打磨成圓弧狀（R≥20mm）。
   • 用吹風機將混凝土表面清理干凈，并保持干燥。
3. 配置、涂刷底膠：按主劑:固化劑 = 2:1的比例將主劑與固化劑先后置于容器中，用彈簧秤計量，電動攪拌器均勻攪拌，根據現場實際氣溫決定用量并嚴格控制使用時間。用滾筒刷將底膠均勻涂刷于混凝土表面，待膠固化后再進行下一工序施工，一般固化時間為2 - 3d。
4. 配置找平膠（FE膠）并找平面層：混凝土梁表面凹陷部位用FE膠填平，模板接頭等出現高度差的部位應用FE膠填補，轉角處用FE膠修補成光滑的圓弧，半徑不小于10mm。

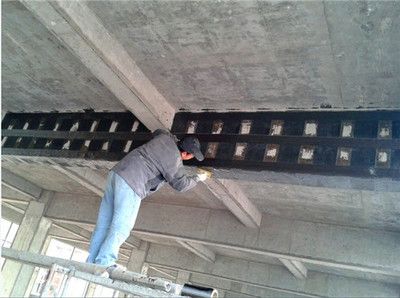

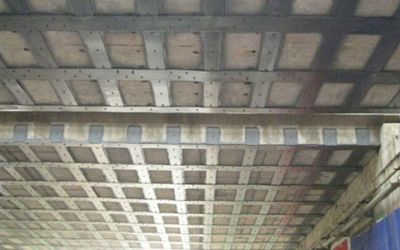

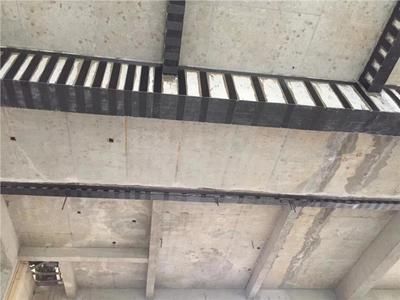

5. 粘貼碳纖維片材：
   • 按尺寸裁剪碳纖維布，調配、攪拌粘貼碳纖維材料的加固**膠（FR膠），攪拌至色澤均勻，然后用滾筒刷均勻涂抹于待粘貼的部位，在搭接、混凝土拐角等部位多涂刷一些。
   • 在確定所粘貼部位無誤后剝去離型紙，將碳纖維布拉緊展平并鋪在涂有FR膠基面上，用特制滾子反復沿纖維方向滾壓，去除氣泡，并使FR膠充分浸透碳纖維。碳纖維沿纖維方向的搭接長度不小于100mm，碳纖維端部固定用橫向碳纖維固定。多層粘貼重復上述步驟，待碳纖維布表面指觸干燥進行下一層的粘貼。

碳纖維加固成本效益分析

碳纖維加固后的維護周期

碳纖維加固與傳統方法對比

碳纖維加固在地震區的應用
