梯形鋼屋架是一種常見的建筑結構，它由多個梯形鋼材組成，用于支撐屋頂和提供結構強度，設計圖紙是施工過程中不可或缺的重要文件，它們詳細描述了屋架的尺寸、形狀和連接方式，在施工過程中，確保設計的精確性和合理性至關重要，這需要對圖紙進行仔細的審核和解讀。，梯形鋼屋架的設計難點在于如何確保結構的穩定和安全，同時還要考慮到經濟性和施工的可行性，荷載計算方法對于評估屋架在不同負載條件下的性能至關重要，正確的荷載計算可以確保屋架能夠承受預期的負荷，防止因超載而發生破壞。，為了解決這些施工難點，通常需要采用先進的設計和計算工具，以及經驗豐富的工程師來指導施工過程，還需要對施工人員進行充分的培訓，以確保他們理解圖紙的要求并按照規范進行操作，通過綜合考慮設計圖紙、荷載計算方法和施工實踐，可以有效地提高梯形鋼屋架的施工質量和安全性。

梯形鋼屋架是一種常見的鋼結構形式，廣泛應用于工業與民用建筑中。以下是關于梯形鋼屋架設計圖紙的相關信息：

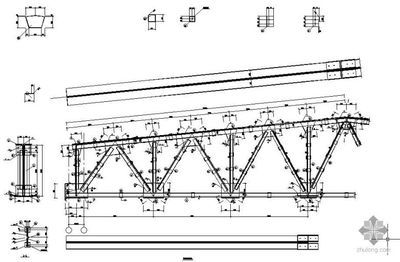

1. 30m跨梯形鋼屋架詳圖：這是一套詳細的設計圖紙，涵蓋了梯形鋼屋架的各個方面，包括幾何尺寸圖、上弦塞焊示意圖等。這些圖紙設計精準，內容詳實，可供專業人士下載參考。

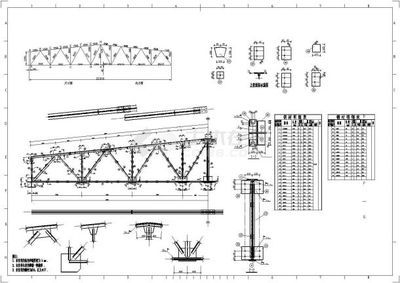

2. 24m梯形鋼屋架廠房施工設計：這套圖紙包含了屋架幾何尺寸及內力圖、構件材料表、上弦塞焊示意以及剖面圖等重要信息。鋼材采用Q235C，焊條采用E43型，適合用于實際施工。

3. 18m梯形鋼屋架設計施工圖：這是一份針對18米跨度的梯形鋼屋架的設計圖紙，包含了詳細的幾何尺寸圖、上弦塞焊示意圖等。圖紙中還明確了未注明的貼角焊縫厚度為6mm，未注明長度的焊縫一律滿焊，未注明的螺栓為M16，孔為φ17。

4. 某梯形鋼屋架設計：這份設計圖紙適用于跨度為21m/24m的廠房，總長90m，柱距6m。屋架下弦標高為18m，屋架鉸支于鋼筋混凝土柱頂，上柱截面400×400，混凝土強度等級為C30。屋面采用1.5×6m的預應力鋼筋混凝土大型屋面板。

以上信息提供了多種不同跨度和設計特點的梯形鋼屋架圖紙，涵蓋了從初步設計到詳細施工的各個方面，對于從事鋼結構設計和施工的專業人士來說，具有重要的參考價值。
