本文提供了短柱鋼筋封頭做法圖集大全，并詳細解析了鋼筋封頭施工中常見的問題及解決方法，文章首先介紹了短柱鋼筋封頭的施工流程和注意事項，然后通過圖文并茂的方式展示了各種類型的鋼筋封頭做法，包括直螺紋套筒、彎鉤式、錐形等，文章對鋼筋封頭施工中常見的問題進行了解析，如鋼筋連接不牢固、封頭尺寸不符合要求等，并提出了相應的解決方案，文章總結了短柱鋼筋封頭施工的要點和注意事項，為讀者提供了實用的參考。

短柱鋼筋封頭做法圖集大全

鋼筋封頭的基本概念

鋼筋封頭是指在鋼筋混凝土結構中，為了保證結構的安全和耐久性，對鋼筋進行的一種特殊處理方式。這種處理通常涉及到鋼筋的彎曲、錨固長度、以及與其他結構元素的連接方式。在鋼結構中，鋼筋封頭同樣重要，它關系到整個結構的穩定性和安全性。

鋼筋封頭的具體做法

邊柱和中柱的封頭處理

對于邊柱，鋼筋通常向內方向彎錨入梁或板內，彎錨凈長度是鋼筋直徑的40倍長度。而對于中柱，如果圖紙上沒有特別的標示或說明，鋼筋也可以彎錨入梁或板內，但彎錨凈長度不得少于350mm。

鋼筋柱封頭的制作步驟

鋼筋柱封頭一般采用混凝土進行封閉，具體操作步驟包括：準備材料和工具；清理鋼筋柱頂部；制作混凝土；固定鐵絲網；澆注混凝土；平整表面；養護。這些步驟需要根據具體的設計要求進行調整，以確保封頭的牢固性和穩定性。

鋼筋收頭的規范

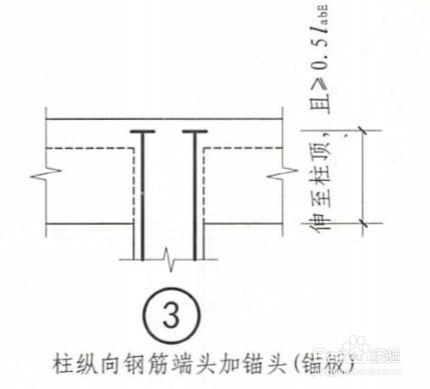

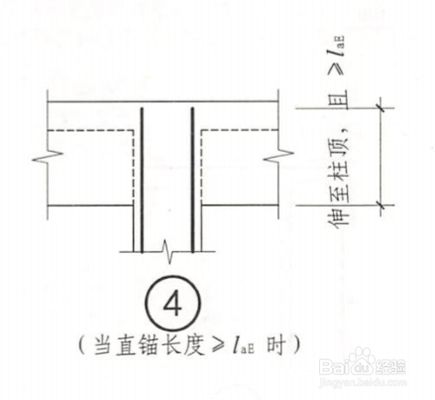

對于鋼結構短柱，鋼筋收頭的規范包括彎錨長度、豎直長度、彎鉤長度等。例如，柱子鋼筋收頭彎錨長度是1.5labe，柱子收頭豎直長度≥20d，彎鉤長度為35d減去豎直長度且≥150。此外，柱子收頭穿過樓面或墻面的管道、套管、地漏等以及衛生潔具等，必須安裝牢固，收頭圓滑。

圖集和參考資料

雖然我無法直接提供圖集，但可以指導您如何查找相關的圖集和參考資料。您可以參考《16G101-1》圖集，該圖集包含了關于鋼筋混凝土結構的詳細構造詳圖，包括柱子封頭的各種做法。此外，還可以參考《06G101-6》圖集，該圖集提供了關于鋼筋混凝土結構的更多細節，包括基礎梁、承臺等的鋼筋構造。

結論

鋼筋封頭是鋼結構設計和施工中的一個重要環節，它涉及到多種具體的處理方法和規范。通過參考相關的圖集和資料，可以更好地理解和掌握鋼筋封頭的技術要點，從而確保結構的安全和質量。
