鋼屋架結構圖是建筑施工中的重要圖紙，它詳細展示了鋼屋架的構造和連接方式，該圖樣通常包括以下內容：，1. 平面圖：展示屋架在水平方向上的布局，包括主梁、次梁以及支撐構件的位置。，2. 立面圖：描繪屋架在垂直方向上的高度和形狀，顯示屋架與屋頂和其他結構的連接情況。，3. 剖面圖：通過切割平面圖，展現屋架的內部結構和細節，幫助理解屋架的承載能力和設計意圖。，4. 節點詳圖：詳細說明屋架上各節點的構造細節，包括螺栓連接、焊接點等關鍵部位。，5. 材料表：列出用于制作屋架的所有材料及其規格。，施工時需注意以下幾點：，- 確保所有圖紙清晰完整，符合相關規范要求。，- 嚴格按照設計圖紙進行施工，確保尺寸準確無誤。，- 檢查鋼材的質量，確保其滿足強度和耐久性要求。，- 正確安裝節點，保證屋架的穩定性和安全性。，- 定期檢查施工質量，及時處理任何偏差或問題。

鋼屋架結構圖的組成部分

鋼屋架結構圖是用于表示鋼屋架的形式、大小、型鋼規格、桿件組合以及連接方法的詳細圖樣，它是金屬結構廠或施工單位制作的依據。根據提供的搜索結果，鋼屋架結構圖主要包括以下幾個部分：

1. 屋架簡圖（又稱屋架示意圖）

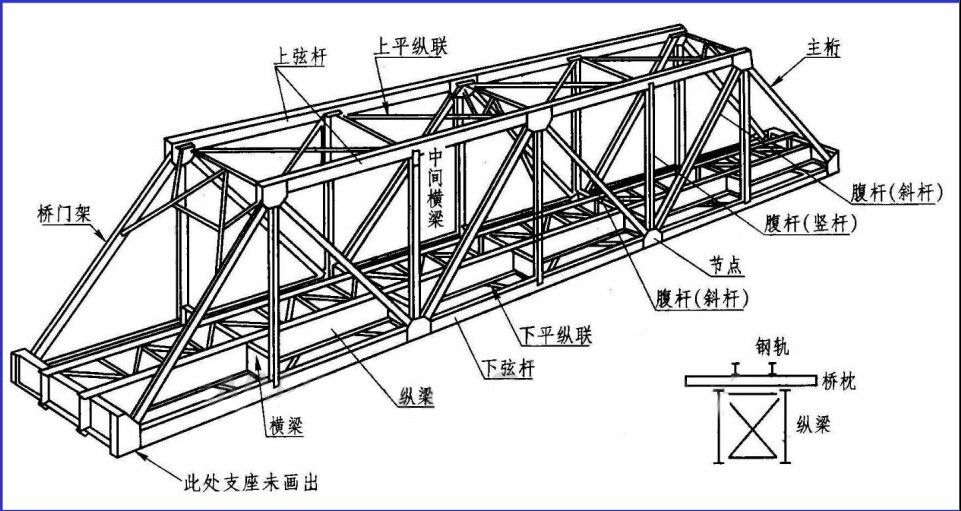

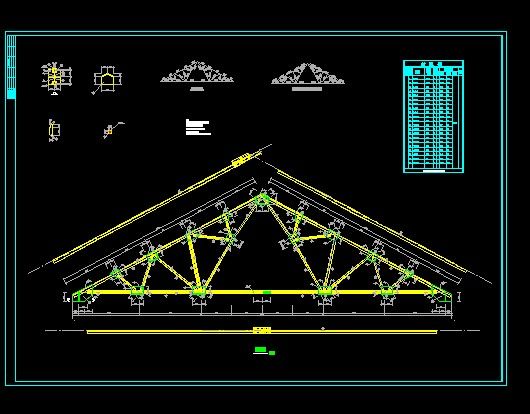

屋架簡圖通常位于圖紙的左上角或右上角，比例常用1:100或1:200。它用中實線（單線）畫出屋架各桿件，表達主要外形尺寸和桿件的軸線長度。

2. 屋架詳圖

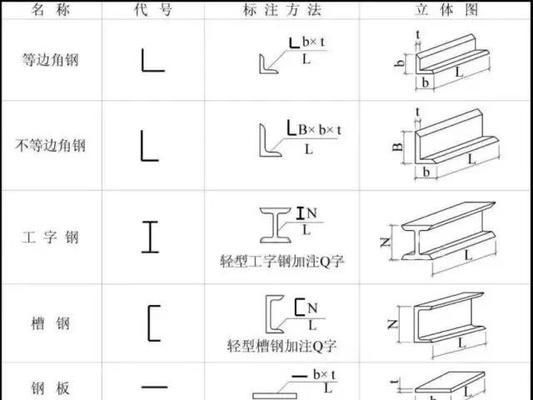

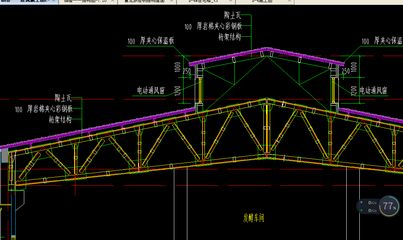

屋架詳圖包括立面圖和節點圖，詳細展示屋架的上弦平面圖、下弦平面圖、立面和剖面圖。此外，還應包括屋架支座的剖面和各個節點詳圖。

3. 桿件詳圖

桿件詳圖詳細表達每個桿件的具體形狀、尺寸和細節，通常采用1:10或1:15的比例繪制。

4. 連接板詳圖

連接板詳圖展示了連接板的具體尺寸和形狀，確保桿件之間的正確連接。

5. 預埋件詳圖

預埋件詳圖提供了預埋件的詳細信息，包括其形狀、尺寸和安裝位置。

6. 鋼材用量表

鋼材用量表列出了所有桿件和零件的編號、規格尺寸、數量（區分正、反）、重量等，以便計算整榀屋架的總重量。

7. 說明

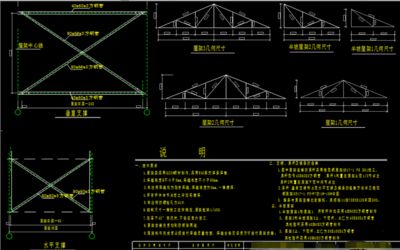

說明部分包括選用的鋼號、焊條型號和質量要求、加工精度、有無熱處理和施工要求，以及圖中未注明的焊縫和螺孔尺寸、油漆、運輸要求和其他等。

以上就是鋼屋架結構圖的主要組成部分，這些圖樣共同構成了完整的鋼屋架結構設計，為制造和施工提供了詳細的指導。
