本文主要探討了鋼屋架施工圖的主要內容及其在施工過程中遇到的常見問題，文章介紹了鋼屋架施工圖的基本構成，包括荷載計算方法和常見的施工問題，文章詳細闡述了鋼屋架施工圖中荷載計算的方法，如靜荷載、動荷載和風荷載等，并提供了相應的計算公式和注意事項，文章還對鋼屋架施工圖中常見的問題進行了解析，如節點連接問題、桿件穩定性問題和防腐處理問題等，并提出了相應的解決方案，文章總結了鋼屋架施工圖的重要性和在實際施工中的應用價值。

鋼屋架施工圖的主要內容

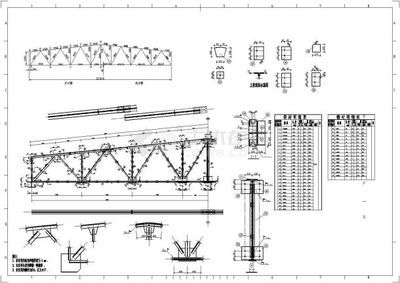

鋼屋架施工圖是用于指導鋼屋架結構施工的重要技術文件，它包含了設計、施工所需的各種信息。以下是鋼屋架施工圖的主要內容：

1. 平面布置圖

平面布置圖展示了鋼屋架在建筑平面上的布局，包括屋架的位置、間距以及其他相關構件的布置情況。這些圖通常會標明關鍵的尺寸和定位信息。

2. 立面圖和剖面圖

立面圖和剖面圖提供了鋼屋架在垂直方向上的結構信息，顯示了屋架的高度、傾斜角度以及與其他結構元素的關系。這些視圖有助于理解屋架的空間形態和構造細節。

3. 詳圖

詳圖包括了鋼屋架的節點詳圖、構件詳圖等，詳細展示了各個連接部位的設計和施工要求。這些詳圖對于確保施工質量和安全至關重要。

4. 幾何尺寸及內力圖

幾何尺寸及內力圖展示了鋼屋架的幾何形狀及其在不同荷載作用下的內力分布情況。這些圖對于分析屋架的受力性能和進行結構優化具有重要作用。

5. 材料表

材料表列出了鋼屋架所需的各類材料規格、數量等信息，是編制施工計劃和采購材料的重要依據。

6. 施工說明

施工說明部分提供了關于施工方法、技術要求、質量控制等方面的詳細說明，指導施工人員正確實施設計意圖。

7. 標高和尺寸標注

施工圖中標注了所有關鍵部位的標高和尺寸，通常以毫米為單位，標高以米為單位。這些標注對于精確施工非常重要。

以上內容共同構成了完整的鋼屋架施工圖，為施工過程提供了全面的技術支持和指導。
