加固設計中應力應變協調難點

一、二次受力帶來的應力應變差異

• 在加固前，構件可能已經發生變形，混凝土的收縮徐變也已結束，并且加固時使用荷載并未卸除或者只卸除了一部分。這就導致加固后新增加部分只在荷載增加時發揮承載作用，新舊結構應力應變發展并不一致。例如，受壓構件和受剪構件在這種情況下，往往會出現原結構與后加部分先后損壞的各個擊破現象，使得加固結構的新加部分因應力、應變滯后而不能充分發揮其效能，承載潛力難以得到充分發揮，達不到設計預期效果。

二、缺乏有效的計算方法和參考數據

• 目前加固設計著重于構件的計算，但是加固后對建筑整體的影響尚不確定。設計人員可以參考的科研數據有限，可靠的計算方法和實用的繪圖軟件還沒研究成功，這給應力應變協調相關的設計工作帶來很多困難。例如在考慮加固結構應力應變協調時，由于缺乏準確的計算方法，難以精確預估加固后結構的整體性能變化。

三、加固材料與原結構的適配性影響應力應變協調

• 不同的加固材料（如鋼筋、纖維、碳纖維、玻璃鋼等）具有不同的承受力、耐久性、耐腐蝕性、抗震性等性能。在加固設計中，選擇的加固材料與原結構材料在應力應變特性上可能存在差異。比如，若選擇的加固材料彈性模量與原結構材料差異較大，在受力過程中就難以實現應力應變的協同工作，影響加固效果和結構整體的穩定性。

四、不同加固方法對應力應變協調的挑戰

• 增大截面法
  • 當采用單邊、兩邊或三邊增大截面加固混凝土柱時，新增箍筋無法封閉的情況下，會影響到結構的應力應變傳遞路徑，在新舊結構協同受力時就需要特殊處理，如采用新增箍筋與原有箍筋焊接的形式實現封閉效果，但這也增加了應力應變協調的設計和施工難度。
• 外包型鋼法
  • 新增角鋼沿柱高必須全部貫通，如角鋼遇樓層梁無法通過時，采用等代鋼筋穿過樓板與上下樓層加固角鋼焊接等操作來保證結構的整體性，但這些處理方式在保證應力應變協調方面較為復雜。在梁柱節點位置，扁鋼無法穿過混凝土梁時，采用等代鋼筋穿過混凝土梁與左右兩側加固角鋼焊接的形式進行加強錨固，同樣面臨應力應變協調的挑戰。對于底層柱加固，加固角鋼端部必須錨固于原結構基礎頂面，對于埋置在地基土內部分加固角鋼，還需要進行防銹處理，這些要求都增加了應力應變協調的復雜性。
• 鋼筋網水泥砂漿面層法（鋼筋混凝土面層(板墻)法同）
  • 鋼筋網豎向鋼筋遇樓板時，采用等代鋼筋進行穿過樓板使上下樓層鋼筋貫通，但這種做法在實現應力應變均勻傳遞和協調方面存在難點，需要精心設計和施工來確保新舊結構共同受力。

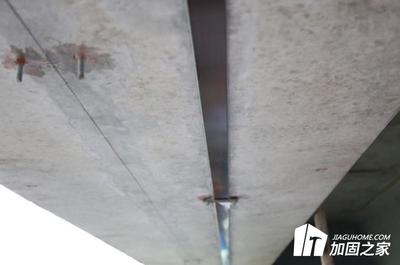

• 外粘型鋼法
  • 該加固方法需將所有扁鋼箍穿過原樓板，對原樓板損傷太大，一般不建議采用。若采用需用鋼筋代替扁鋼箍減少對原樓板破壞，這一過程中應力應變的協調設計需要謹慎考慮，既要保證加固效果，又要避免對原結構造成過大影響。
