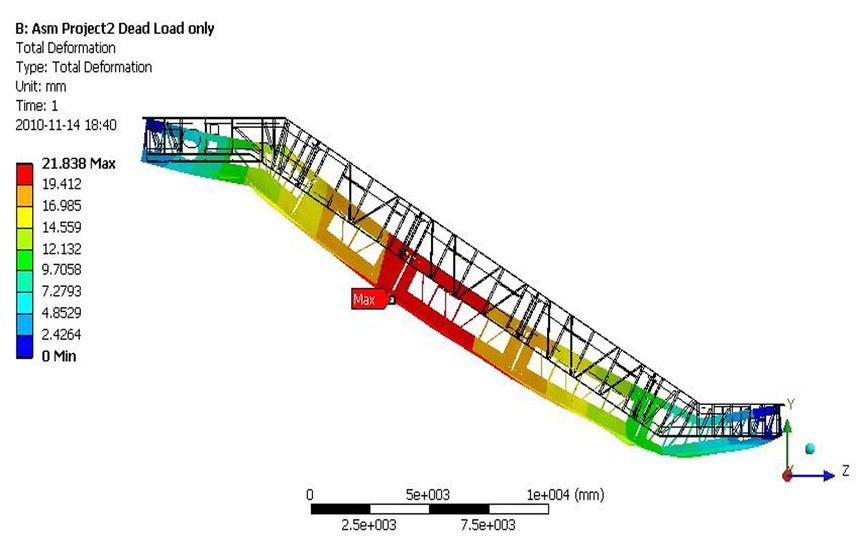

梯桁架是扶梯關鍵承載受力部件，其鋼結構設計至關重要，設計一般從強度和剛度入手，先通過CAD軟件草繪建模，再利用有限元分析法進行應力分析，以優化結構參數，如在具體案例中，會按鋼材厚度創建圖層并抽取中面，用自動連接功能設置粘接連接，定義網格屬性后添加材料屬性，

在現代商業綜合體與交通樞紐建設中,自動扶梯作為垂直運輸的核心設備，其鋼結構桁架的設計不僅關乎設備運行的安全性與穩定性，更直接影響建筑空間的整體效能，本文以某大型購物中心項目為例，深入解析跨層扶梯桁架的結構設計創新與工程實踐。

工程概況

項目采用跨層式自動扶梯,提升高度12.6米，水平跨度28.4米，設計荷載嚴格遵循GB 16899-2011《自動扶梯和自動人行道的制造與安裝安全規范》，同時結合建筑結構的動態響應特性進行綜合驗算。

結構設計亮點

1. 材料優化與截面設計

   • 選用Q355B低合金高強度鋼,通過熱軋H型鋼與矩形管組合焊接，在保證結構強度的同時有效減輕自重。
   • 主梁采用箱形截面設計,兼顧抗彎與抗扭性能，并通過有限元分析優化截面尺寸，實現材料的高效利用。

2. 創新節點設計

   • 變截面過渡技術：在桁架轉折部位采用漸變截面設計，降低應力集中風險。
   • 加勁肋強化：關鍵連接節點增設加勁肋板，提升局部承載能力。
   • 高強度螺栓+焊接復合連接：確保傳力可靠，同時便于現場安裝調整。

3. 防腐與耐久性設計

   • 雙重防護體系：熱浸鍍鋅結合氟碳漆涂層，顯著提升耐候性與抗腐蝕能力。
   • 細節優化：隱蔽部位設置排水孔道，關鍵焊縫預留檢修空間，便于后期維護。

4. 抗震與穩定性控制

   • 依據GB 50017-2017規范設置橫向支撐系統，有效抑制側向位移。
   • 通過動力時程分析驗證結構在罕遇地震下的安全性。

施工關鍵技術

• BIM協同設計：全程采用BIM技術進行施工模擬，提前規避管線碰撞與安裝沖突。
• 分段吊裝工藝：將桁架劃分為合理單元，配合臨時支撐體系，確保吊裝精度與施工安全。
• 全過程監測：利用應力傳感器與變形監測設備，實時把控結構狀態。

（配圖說明：圖為扶梯桁架吊裝現場，清晰展示斜撐布置與節點連接細節。）

檢測與驗收

采用激光測距儀、超聲波探傷儀等先進設備，對桁架直線度、焊縫質量等21項指標進行全面檢測，所有參數均優于規范要求，其中關鍵焊縫合格率達100%。

本案例通過材料優選、節點創新及施工工藝優化，在滿足規范要求的前提下實現結構自重減輕15%、成本節約約10%，為同類項目提供了輕量化與經濟性并重的解決方案，隨著高強度材料與智能建造技術的發展，扶梯鋼結構設計將邁向更高性能與更優效益的新階段。
