維布粘結失效可能由多種因素導致，粘貼質量問題方面，基面處理不當、膠層涂抹不均、裁剪不準確等會使粘貼不牢固、出現空鼓翹邊，粘結強度不足時，混凝土基面處理不到位、膠質不佳、布質量不符，會致其無法發揮加固作用，膠體太稠影響施工，且固化時易產生氣泡空隙。

碳纖維布粘結失效原因分析

碳纖維布加固技術是一種常見的結構加固方法，它通過在被加固構件表面粘貼碳纖維布來改善結構的受力狀態。然而，在實際工程中，碳纖維布加固技術可能會出現粘結失效的問題，這主要包括以下幾個方面的原因：

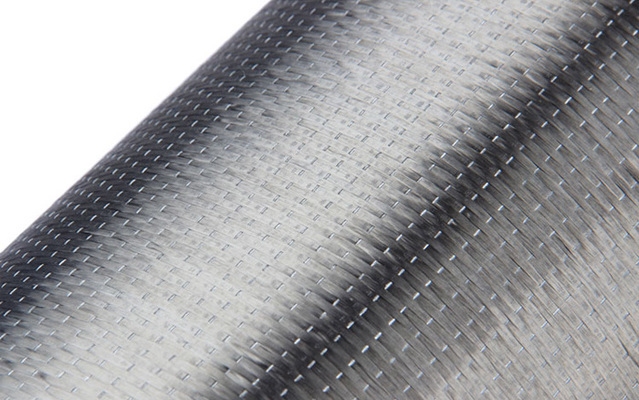

1. 碳纖維布質量的影響

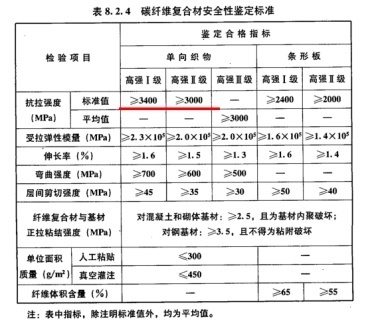

碳纖維布的質量是影響粘結效果的關鍵因素之一。高質量的碳纖維布應該具有穩定的抗拉強度和小的離散性。根據GB50728-2011《工程結構加固材料安全性鑒定技術規范》，對于重要結構，必須選用聚丙烯腈基（PAN基）12K或12K以下的小絲束纖維，嚴禁使用大絲束纖維。這是因為小絲束纖維的抗拉強度穩定，離散性小，變異系數低，且膠液容易浸潤、滲透，有利于在生產和使用過程中對性能和質量進行有效控制。

2. 配套膠粘劑的性能

即使碳纖維布本身滿足設計要求，如果配套的膠粘劑性能不佳，也可能導致粘結失效。膠粘劑與碳纖維布的匹配性直接影響碳纖維布加固系統的性能。GB50728-2011規定，纖維復合材的安全性鑒定必須與所選用配套結構膠同時進行。此外，配套膠粘劑的混合后黏度也是一個關鍵指標，若浸漬膠黏度過小，可能從碳纖維布中析出；若浸漬膠黏度過大，則不利于對碳纖維布充分浸透且易夾帶氣泡。浸漬膠黏度對溫度也比較敏感，低溫時不利于對碳纖維有效浸潤，影響加固效果。

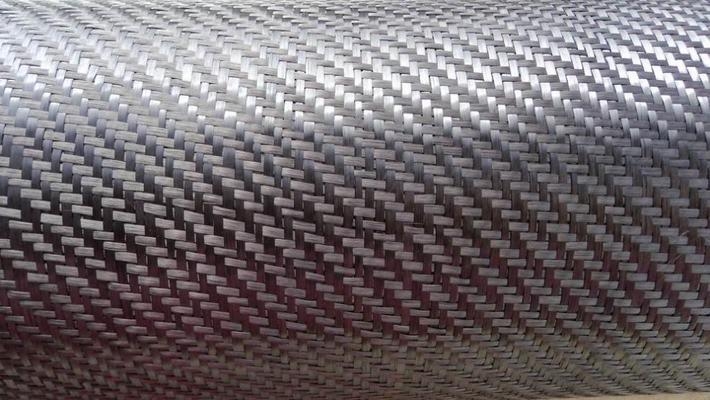

3. 纖維束受力均勻性

碳纖維布在施工現場通過樹脂浸漬并粘貼于混凝土結構表面，形成的碳纖維片材易出現纖維彎曲的現象。纖維彎曲導致纖維增強復合材料在受力過程中纖維束之間受力不均勻，導致拉伸強度降低并出現較大離散性。因此，碳纖維外貼施工過程中需要一定的預張力。此外，纖維彎曲還會導致長期荷載作用下產生較大蠕變變形。

4. 尺寸效應

尺寸效應對碳纖維布的粘結性能也有一定影響。在實際操作中，需要考慮碳纖維布的尺寸是否合適，以及如何正確地粘貼到結構表面上。如果尺寸不合適或粘貼不當，都可能導致粘結失效。

5. 施工操作不當

施工操作不當也是導致碳纖維布粘結失效的一個重要原因。例如，施工過程中可能出現氣泡、褶皺或者局部厚度不均勻等問題，這些問題都會影響加固效果。因此，施工人員需要具備豐富的經驗和專業知識，確保加固層的質量和粘結性能。

綜上所述，碳纖維布粘結失效的原因可能是多方面的，包括碳纖維布質量、配套膠粘劑的性能、纖維束受力均勻性、尺寸效應以及施工操作不當等因素。為了確保碳纖維布加固技術的有效性，需要在設計、材料選擇、施工和監測等各個環節都嚴格把控質量。

碳纖維布加固技術的應用場景

碳纖維布與傳統加固方法比較

碳纖維布粘貼工藝優化策略

碳纖維布加固后的耐久性研究
