本文聚焦大跨度煤棚網架設計，闡述了其設計需綜合考慮多方面因素，包括煤棚的跨度需求、承載能力要求等，介紹了網架結構形式的選擇要點，不同形式在受力特性、空間利用等方面各有優劣，分析了荷載的計算與取值，如恒載、活載、風載等對網架設計的關鍵影響，還提及材料選用原則，要兼顧強度、耐久性與經濟性。

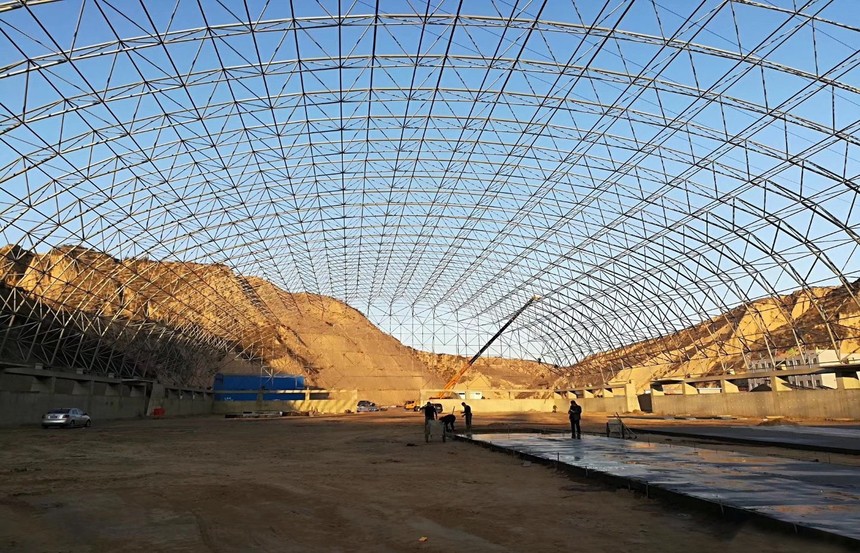

大跨度煤棚網架結構是一種現代化工業建筑形式,專為煤炭等散裝物料儲存而設計，這種結構采用先進的空間網格體系，具有跨度大、自重輕、施工周期短等顯著優勢，能夠?yàn)槊禾看鎯?chǔ)提供安全可靠的全天候防護環境。

結構特點

1. 超大跨度覆蓋：采用空間網架技術，可實現80-150米的無柱大跨度，滿足現代化大型煤場的存儲需求，顯著提高場地利用率。

2. 輕質高強性能：選用Q345B等優質鋼材構建三維網格結構，在保證承載能力的同時大幅降低結構自重，實現材料的高效利用。

3. 模塊化施工工藝：標準化構件工廠預制加工，現場采用螺栓連接快速組裝，施工效率高，不受季節影響，工期可比傳統結構縮短40%以上。

4. 優越抗震抗風性能：空間網格結構具有優異的整體性和穩定性，能有效抵御8級地震和12級臺風等極端氣候條件。

5. 環境適應性強：特殊防腐防火處理使結構能夠適應煤炭?jī)?chǔ)存產生的腐蝕性環境，使用壽命可達30年以上。

關鍵技術要點

結構設計

• 荷載分析：采用有限元軟件進行三維建模，精確計算煤堆側壓力（20-30kN/m2）、風荷載（0.5-0.7kN/m2）、雪荷載（0.3-0.5kN/m2）及地震作用組合工況。

• 網架選型：優先選用正交正放或斜放四角錐網架，優化桿件布置，使用鋼量控制在35-50kg/m2，實現經濟性與安全性的最佳平衡。

• 節點設計：采用高強度螺栓球節點（10.9級）或焊接空心球節點，確保連接可靠性，減少現場焊接工作量。

防護系統

• 防腐處理：熱浸鍍鋅（鋅層厚度≥85μm）配合專用防腐涂料，形成雙重防護體系。

• 防火措施：涂刷膨脹型防火涂料，滿足2小時耐火極限要求。

• 排水設計：設置不小于5%的屋面坡度，配合虹吸式排水系統，確保雨季排水順暢。

基礎工程

• 根據地質條件選用獨立柱基或樁基礎,嚴格控制差異沉降（≤1/500跨度）。

• 設置沉降觀測點,定期監測基礎穩定性。

施工方案

1. 分塊吊裝法：將網架劃分為若干吊裝單元（15-20m×15-20m），采用大型履帶吊（150-300t）進行高空組裝。

2. 滑移施工法：適用于場地受限項目，在地面組裝后利用液壓頂推系統滑移至設計位置。

3. 質量控制：實施全過程質量監控，重點檢查螺栓擰緊扭矩（≥400N·m）和節點密封性。

應用優勢

大跨度煤棚網架結構不僅滿足煤炭?jī)?chǔ)存的基本需求,還具有以下顯著優勢：

• 采光通風良好：可配置采光帶和通風系統，改善棚內環境
• 維護成本低廉：定期檢查維護即可，年均維護費用不足造價的1%
• 環保性能優越：全封閉設計有效防止煤塵擴散
• 可擴展性強：便于后期擴建和改造
• 綜合效益高：投資回收期通常為3-5年

該結構已成為現代化煤炭物流基地、火力發電廠儲煤場及大型工礦企業物料堆場的首選方案，代表著工業倉儲建筑的發展方向。
