碳纖維材料存儲需遵循最佳實踐以確保性能穩(wěn)定，理想溫濕度條件為溫度控制在10℃-30℃，相對濕度保持在50%-60%，高溫會降低熱穩(wěn)定性，低溫則增加脆性風(fēng)險；濕度過高易引發(fā)吸濕氧化，過低易產(chǎn)生靜電起火隱患，存儲環(huán)境應(yīng)避光以防紫外線老化，保持干燥通風(fēng)避免受潮，密封包裝可有效隔絕濕氣，機(jī)械損傷需嚴(yán)格防范，搬運過程需保持纖維完整性，同時遠(yuǎn)離火源并配置防火設(shè)施。

一、碳纖維材料存儲的通用條件

• 保持干燥：碳纖維材料受潮后可能導(dǎo)致性能下降，因此儲存環(huán)境應(yīng)保持干燥。在濕度較大的地區(qū)，可以在包裝內(nèi)放置干燥劑以吸收多余的水分。
• 避免陽光直射：長時間暴露在陽光下可能導(dǎo)致碳纖維材料老化變色，因此應(yīng)盡量避免陽光直射。在儲存過程中，可以使用遮陽布或遮陽篷進(jìn)行遮擋。
• 防潮防塵：在儲存過程中，需要做好防潮和防塵措施。可以使用密封性良好的包裝材料將碳纖維材料進(jìn)行密封包裝，以防止潮氣和灰塵的侵入。
• 輕拿輕放（針對碳纖維預(yù)浸料）：碳纖維預(yù)浸料具有較強(qiáng)的剛性和脆性，在存儲和搬運時應(yīng)輕拿輕放，避免擠壓、碰撞、翻倒等情況發(fā)生，從而導(dǎo)致其受損和影響品質(zhì)。
• 定期檢查（針對長期儲存）：對于長期儲存的碳纖維材料，應(yīng)定期進(jìn)行檢查。如發(fā)現(xiàn)包裝破損或碳纖維材料出現(xiàn)異常情況，應(yīng)及時進(jìn)行處理和更換。

二、不同類型碳纖維材料存儲的特殊條件

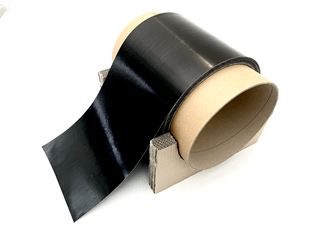

（一）碳纖維預(yù)浸料

• 低溫存儲：
  • 將碳纖維預(yù)浸料存放在低溫環(huán)境下，能夠有效延長其使用壽命和穩(wěn)定性。通常建議將其存儲在-18℃以下的冰箱中。在取出使用前，需要將其緩慢回溫至室溫，并保持封口狀態(tài)，避免灰塵、水分等雜質(zhì)進(jìn)入。
  • 在室溫(25℃)下，貯存期只有1個月；而在-5℃ - 0℃條件下，貯存期可以延長到3個月；如果溫度低于-18℃，貯存期可以提高到6個月以上。另外，在運輸環(huán)節(jié)，車輛需要裝配溫濕度記錄儀。
  • 碳纖維預(yù)浸料使用前需要解凍，一般對解凍的溫度時間都有明確的要求和控制，溫度太高可能折損碳纖維的使用壽命或直接導(dǎo)致產(chǎn)品固化進(jìn)而喪失使用功能，溫度太低則遲遲達(dá)不到使用的要求性能。具體的解凍方式是打開預(yù)浸料產(chǎn)品外包裝箱，將碳纖維預(yù)浸料充分暴露在加熱環(huán)境中，加熱過程中定時測量產(chǎn)品表面溫度，最終要將材料的溫度提升至室溫或工藝要求的適合溫度。
• 密封存儲：使用后，盡量避免將碳纖維預(yù)浸料暴露在空氣中，應(yīng)及時將其封口保存。同時，在存儲過程中應(yīng)保持通風(fēng)干燥的環(huán)境，避免受潮、受熱等情況，影響其使用效果。

三、碳纖維材料包裝材料選擇與存儲的關(guān)系

• 紙質(zhì)包裝：紙質(zhì)包裝材料輕便且環(huán)保，成本較低，但紙質(zhì)包裝在防水防潮方面表現(xiàn)一般，因此更適合短期儲存或運輸。如果選擇紙質(zhì)包裝存儲碳纖維材料，要特別注意防潮，盡量選擇干燥的環(huán)境存儲，且存儲時間不宜過長。
• 塑料包裝：塑料包裝材料具有較好的防水防潮性能，能夠有效保護(hù)碳纖維料免受外界環(huán)境的影響。然而，塑料包裝成本較高，且不易降解，對環(huán)境造成一定壓力。對于需要較好防水防潮性能且對成本和環(huán)境影響不太敏感的碳纖維材料存儲，可以選擇塑料包裝。
• 金屬包裝：金屬包裝材料具有良好的防潮、防塵性能，且能承受較大的外力沖擊。但金屬包裝成本較高，且重量較大，不利于運輸。在對防潮、防塵和抗外力沖擊要求較高，對成本和運輸便利性要求較低的情況下，可以選擇金屬包裝存儲碳纖維材料。

碳纖維預(yù)浸料解凍最佳實踐

碳纖維材料防潮防塵新方法

碳纖維存儲環(huán)境濕度控制技巧

碳纖維材料存儲成本效益分析
