水混凝土強度提升技巧包括多方面，一是選用優質原材料，如高強度水泥、合適粒徑和質量的骨料等，二是優化配合比，通過試驗確定最佳的水泥、骨料、水及外加劑的比例，三是添加增強材料，像摻入聚酯纖維可延緩裂縫出現和開展，提高沖擊抗壓強度，四是注重施工工藝，保證攪拌均勻、振搗密實，避免過振或漏振。

提高透水混凝土強度的技巧

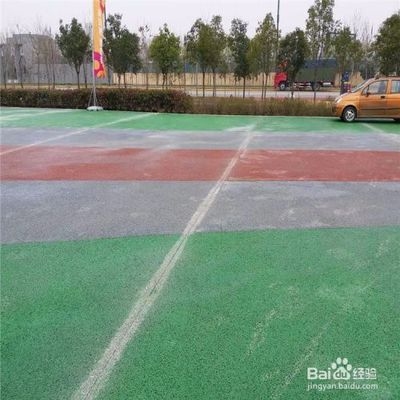

透水混凝土是一種具有高透水性和良好承載能力的環保型建筑材料。為了提高透水混凝土的強度，可以從以下幾個方面進行優化和改進：

優化原材料選擇

選擇優質的高標號水泥和壓碎值高的骨料，如玄武巖或鋼渣，可以顯著提高透水混凝土的強度。

調整配合比

根據不同的強度要求，優化配比，適配相應的水泥用量和適量的細骨料。水泥用量應控制在堆積空隙體積的30%-70%，骨料的堆積空隙率在0.50-0.58之間。

改善水灰比

水灰比是影響強度和透水系數的關鍵因素。目前最佳水灰比在0.25-0.35之間，可以通過調整水灰比來優化透水混凝土的性能。

摻入礦物細摻料和高效減水劑

摻入平均粒徑只有011～112微米的礦物細摻料，可以提高混凝土密實度、減小過渡區。同時使用高效減水劑使其分散，填充于水泥凝膠體的毛細孔和微裂縫中，達到提高膠結強度的目的。

使用透水混凝土增強劑

透水混凝土增強劑可以提高膠凝材料之間的密度，同時具有減水和保水功能。例如，蘇州卓創透水混凝土增強劑在透水混凝土水化反應初期，幾乎不與膠凝材料中的堿性物質反應，主要通過填充效應補充，因此水化反應初期水化熱低，干收縮小，加上自帶物理減水特性，所以在抗裂性能上也優于前代產品。

減小粗骨料粒徑

骨料粒徑越小，比表面積越大，所形成的結構骨架單位體積內骨料顆粒之間的接觸點數量多，膠結面積越大，從而提高透水混凝土的整體強度。

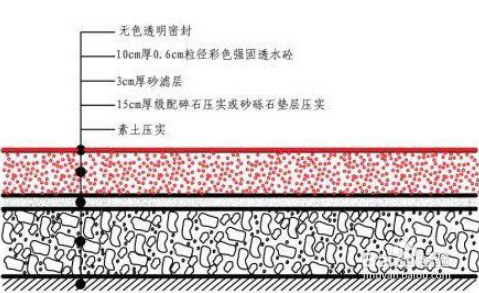

表層處理

透水混凝土表層通常要求具有良好的耐磨性和平整度。采用有機增強劑或SR透水砼增強劑，利用其微填充、阻裂和提高粘結力的作用，可以大大改善骨料與水泥凝膠體之間界面的性質，從而提高透水性混凝土表層的力學性能。

通過上述方法，可以在保證透水混凝土透水性能的同時，有效提高其強度，滿足不同工程的需求。

透水混凝土增強劑的選購指南

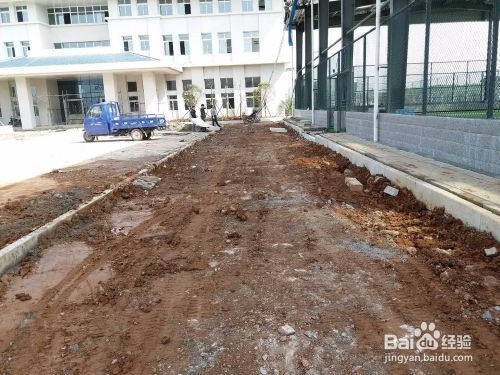

透水混凝土施工工藝流程

透水混凝土配合比設計要點

透水混凝土養護技術解析
