施工圖紙與方案協同設計是工程建設中的重要環節，旨在通過技術手段實現設計與施工的高效銜接，本文探討了協同設計的具體實踐，包括基于BIM（建筑信息模型）技術的應用，通過三維建模整合建筑、結構、機電等多專業數據，減少設計沖突，提升圖紙準確性，結合云平臺實現多方實時協作，確保設計方案與施工圖紙的動態同步，避免信息滯后，實踐表明，協同設計能夠顯著縮短設計周期，降低返工率，并優化施工流程，文章還分析了協同設計中面臨的挑戰，如數據標準不統一、團隊協作習慣差異等，并提出了相應的解決策略，例如制定統一的數據交換標準和加強跨專業培訓，通過實際案例驗證，協同設計在提升工程質量和效率方面具有顯著價值，為行業數字化轉型提供了重要參考。

一、施工圖紙與方案協同設計的重要性

• 提高設計準確性
  • 施工圖紙是對施工方案的詳細呈現，兩者協同設計可避免設計與實際施工脫節的問題。例如在建筑結構設計中，施工方案確定采用某種新型的結構體系，施工圖紙就能及時準確地將結構構件的尺寸、連接方式等詳細畫出，確保結構設計既符合建筑功能需求，又能在施工中得以實現。這樣能有效減少施工過程中的設計變更，提高設計的準確性和可行性。
• 提升項目整體效率
  • 協同設計使得各專業之間的溝通更加順暢。在建筑工程中，涉及到建筑、結構、給排水、電氣等多個專業，施工方案明確各專業的施工順序和協作要求，施工圖紙據此繪制各專業的詳細布局和連接關系。如在某大型商業建筑建設中，施工方案規劃好機電設備的安裝順序和空間需求后，施工圖紙可以準確反映出機電管道與建筑結構的位置關系，避免各專業施工過程中的相互干擾，從而提高施工效率，縮短項目周期。

二、施工圖紙與方案協同設計的實踐要點

• 建立有效的溝通機制
  • 定期會議：項目團隊應定期召開會議，包括設計團隊、施工團隊等相關人員。例如每周進行一次項目進度會議，在會上施工方可以反饋施工方案在實際操作中遇到的問題，設計方根據這些問題及時調整施工圖紙。
  • 即時通訊工具：利用即時通訊工具，如企業微信、釘釘等，建立專門的項目群。這樣在日常工作中，各方人員可以隨時溝通交流，及時解決施工圖紙與施工方案協同中出現的小問題，保證項目順利進行。
• 應用先進的技術手段

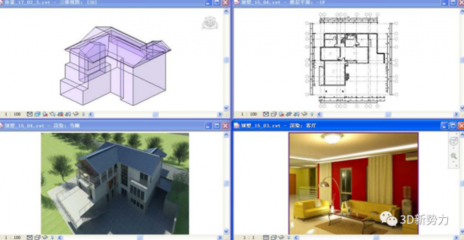

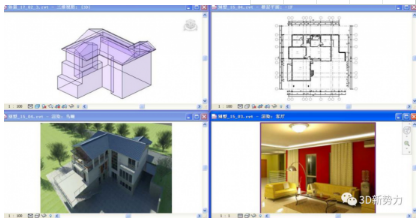

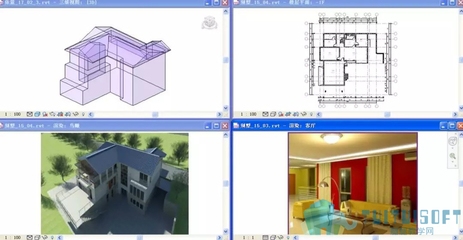

  • BIM技術：BIM（建筑信息模型）技術可以實現施工圖紙和施工方案的三維可視化協同。在設計階段，各專業在同一個BIM模型中進行設計，施工方案的規劃可以直接在模型中進行模擬，如施工機械的停放位置、材料堆放區域等。施工圖紙則根據BIM模型自動生成，并能實時更新，確保施工圖紙與施工方案的一致性。
  • 協同設計軟件：使用專業的協同設計軟件，如Autodesk Vault等。這些軟件可以對施工圖紙和施工方案進行版本管理，記錄每一次的修改內容和修改人員，方便追溯和管理，同時也能保證各方使用的是最新版本的文件。

三、施工圖紙與方案協同設計的實踐案例

• 某住宅項目
  • 在該住宅項目中，最初的施工方案規劃了基礎施工采用筏板基礎，但在施工圖紙繪制過程中，結構設計師通過詳細計算發現，部分區域的地質條件較好，可以采用獨立基礎，這樣既能滿足結構安全要求，又能降低成本。于是設計團隊及時調整施工方案，并同步修改施工圖紙。在施工過程中，由于施工圖紙與施工方案的協同性良好，基礎施工順利進行，未出現因設計問題導致的返工現象，同時還節約了工程成本，縮短了項目工期。
• 某橋梁工程
  • 該橋梁工程的施工方案中，對于主橋的掛籃施工工藝進行了詳細規劃。在施工圖紙設計時，設計人員根據掛籃施工的要求，精確繪制了掛籃的結構構造、錨固方式以及行走軌道等細節。在施工過程中，施工團隊嚴格按照施工方案和施工圖紙進行操作，遇到問題及時與設計團隊溝通。例如，在掛籃行走過程中發現軌道的局部設計需要微調，設計團隊迅速根據實際情況修改施工圖紙，施工團隊按照修改后的圖紙進行調整，確保了主橋的順利合龍，提高了工程質量。
