在加油站的設計與建設中,頂罩棚作為最顯眼的建筑元素之一，不僅承擔著遮陽避雨的功能，更是加油站整體形象的重要組成部分，許多人對這個看似簡單的結構背后復雜的力學原理知之甚少，本文將通過詳細的受力示意圖解析，深入探討加油站頂罩棚的結構特點、受力分析、設計要點以及常見問題，幫助讀者全面了解這一專業領域。
加油站頂罩棚的基本結構與功能
加油站頂罩棚通常由鋼結構或混凝土結構構成,現代加油站以鋼結構為主，從外觀上看，它是一個覆蓋在加油島上方的巨大頂蓋，但其內部結構卻蘊含著精妙的工程設計。
典型結構組成包括：主梁（通常為鋼梁或桁架）、次梁、立柱、連接節點、屋面覆蓋層（金屬板或陽光板等）以及必要的排水系統，這些構件共同構成了一個完整的受力體系，能夠抵御各種外部荷載。
頂罩棚的主要功能體現在三個方面：首先是防護功能，為加油車輛和工作人員提供遮陽擋雨的基本保護；其次是標識功能，醒目的頂棚設計往往成為加油站的視覺標志；最后是設備支撐功能，許多加油站的照明、監控、標識等設備都安裝在頂罩棚下方。
從結構形式上看,常見的加油站頂罩棚可分為：單柱懸挑式、雙柱支撐式、多柱網格式以及特殊造型式，不同類型的結構形式對應不同的受力特點，這也直接影響了受力示意圖的繪制方式。
頂罩棚受力示意圖的繪制原理與方法

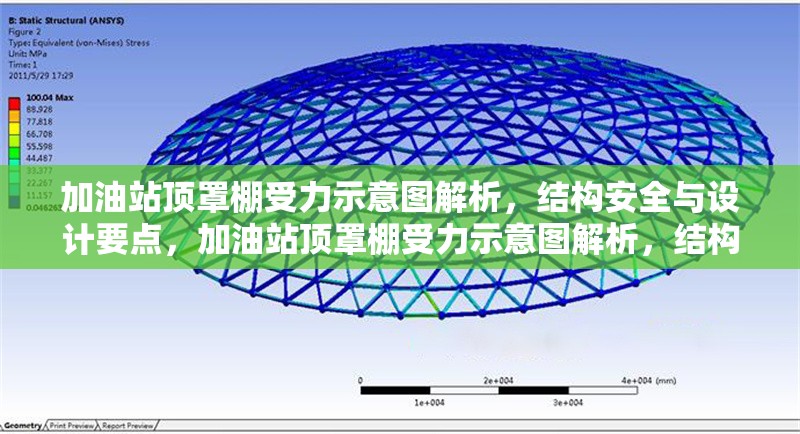

受力示意圖是結構工程師分析和設計頂罩棚的重要工具,它通過簡化的圖形和符號直觀展示結構承受的各種力及其傳遞路徑。
基本力學原理包括靜力學平衡條件（∑Fx=0，∑Fy=0，∑M=0）、材料力學中的應力應變關系以及結構力學中的剛度分析方法，這些原理構成了受力示意圖繪制的理論基礎。
在繪制受力示意圖時,首先需要明確荷載類型：恒荷載（自重）、活荷載（雪荷載、風荷載）、特殊荷載（地震作用）等，根據規范要求，這些荷載需要按照一定的組合方式進行疊加計算。
典型的繪制步驟包括：1）建立結構計算簡圖；2）標注各構件尺寸和材料屬性；3）施加各類設計荷載；4）分析內力分布；5）標注關鍵受力點和危險截面，這個過程需要借助專業軟件（如SAP2000、PKPM等）或手算完成。
以常見的雙柱支撐式頂罩棚為例,其受力示意圖會清晰顯示：立柱主要承受軸向壓力和彎矩；主梁承受彎矩和剪力；節點處存在復雜的應力集中現象，這些信息對于結構安全評估至關重要。
關鍵受力部位與常見問題分析
通過對受力示意圖的深入解讀,我們可以識別出加油站頂罩棚的幾個關鍵受力部位：
柱腳節點：這是立柱與基礎的連接處，承受著來自上部結構的全部荷載，示意圖顯示此處存在巨大的彎矩和剪力，設計不當容易導致混凝土開裂或錨栓失效。
主梁跨中區域：在均布荷載作用下，主梁跨中彎矩最大，示意圖上表現為明顯的"微笑曲線"，該區域容易出現撓度過大或下翼緣屈曲問題。
懸挑端部：對于有懸挑設計的頂罩棚，端部承受較大負彎矩，示意圖顯示上翼緣受壓嚴重，實際工程中此處常見的問題是局部失穩和振動過大。
連接節點：鋼結構中梁柱連接節點的受力情況復雜，示意圖上會顯示彎矩、剪力、軸力的共同作用，焊接質量差或螺栓松動是常見隱患。
通過對大量事故案例的分析發現,頂罩棚結構問題多集中在：焊縫疲勞開裂、螺栓連接松動、基礎不均勻沉降、腐蝕導致截面削弱等方面，這些問題在受力示意圖上往往表現為局部應力異常增高或傳力路徑中斷。
結構優化與安全設計要點
基于受力示意圖的分析結果,優秀的頂罩棚設計應遵循以下優化原則：
傳力路徑最短原則：盡量使荷載以最直接的路徑傳遞到基礎，減少中間環節，示意圖上的力流線應清晰連續，避免突然轉折。
剛度匹配原則：相鄰構件的剛度不宜差異過大，否則會導致應力集中，示意圖可以幫助評估各部位的相對剛度。
冗余度設計原則：設置合理的備用傳力路徑，當某構件失效時荷載能夠重新分配，示意圖應展示這種冗余機制。
具體到設計細節,有幾個關鍵要點需要特別注意：
風荷載考慮：加油站頂罩棚受風面積大，示意圖需準確反映風壓分布，特別關注負風壓（吸力）作用，現行規范要求風荷載按50年一遇標準取值。
抗震設計：位于地震區的加油站，其頂罩棚示意圖必須包含地震作用分析，水平地震力通常按等效靜力法計算，考慮結構自振特性。
防腐設計：鋼結構的腐蝕會顯著改變受力性能，示意圖應標注防腐措施（如鍍層厚度、涂料類型）及其對截面特性的影響。
排水設計：積水會增加額外荷載，示意圖需驗證排水坡度是否足夠，排水口布置是否合理。
實際案例分析
為了更好地理解受力示意圖的應用,我們分析一個實際工程案例：某沿海地區加油站鋼罩棚改造項目。
原結構為單柱懸挑式,跨度18米，使用10年后出現明顯振動和局部銹蝕，通過現場檢測和受力分析，發現主要問題有：
風荷載取值不足：原設計按舊規范取基本風壓0.45kN/m2，新規范要求提高到0.60kN/m2，受力示意圖顯示，在更高風壓下懸挑根部彎矩超過設計值15%。
節點疲勞：示意圖顯示連接節點處存在高應力幅循環，實際檢查發現多處焊縫出現微裂紋。
排水不暢：積水導致局部恒載增加20%，示意圖上可見次梁出現附加彎矩。
改造方案包括：增設斜撐改善傳力路徑、更換高強度鋼材、優化節點構造、增加排水坡度，改造后的受力示意圖顯示應力分布更加均勻，關鍵部位安全系數達到規范要求。
維護檢查與常見問題處理
基于受力示意圖的分析,加油站頂罩棚的日常維護應重點關注：
定期檢查示意圖標注的高應力區域,如焊縫、螺栓連接處是否有開裂、松動跡象。
監測基礎沉降情況,特別是多柱結構的不均勻沉降會顯著改變受力狀態，與原始示意圖產生偏差。
清理屋面雜物,避免額外荷載，示意圖可以幫助評估附加荷載的影響程度。
當發現問題時,處理措施包括：
對于局部銹蝕：按示意圖評估剩余承載力，采用粘貼鋼板或碳纖維布加固。
對于連接松動：根據示意圖分析內力重分布影響，按設計要求更換或補緊螺栓。
對于過大振動：參考示意圖調整結構剛度，可能需增加阻尼器或支撐。
特別需要注意的是,任何改造都應先進行受力分析，更新示意圖，確保變更后的結構體系完整可靠。
未來發展趨勢
隨著技術進步,加油站頂罩棚的受力分析與設計也呈現出新的發展趨勢：
BIM技術應用：三維參數化模型可以自動生成動態受力示意圖，實現可視化分析，設計師能夠直觀看到荷載變化時的內力重分布過程。
光伏一體化：越來越多的頂罩棚安裝太陽能板，受力示意圖需要增加光伏設備的荷載分析，同時考慮發電效率與結構安全的平衡。
智能監測系統：通過內置傳感器實時監測應力、變形數據，與數字孿生模型對比，實現預測性維護，示意圖因而變成動態可視化的管理工具。
新材料應用：輕質高強材料（如FRP復合材料）的使用將改變傳統受力模式，示意圖的繪制方法也需要相應調整。
這些發展將使受力示意圖從靜態的設計文檔轉變為貫穿結構全生命周期的動態分析工具。
加油站頂罩棚作為功能性與標志性并重的結構,其安全性能直接關系到公共安全，通過本文對受力示意圖的系統解析，我們可以看到，一張精心繪制的示意圖不僅是設計成果的展示，更是結構思維的可視化表達，它揭示了荷載的傳遞路徑、構件的相互作用以及潛在的風險點，為決策提供了科學依據。
對于加油站經營者,理解這些基本原理有助于更好地維護設施；對于設計人員，掌握受力示意圖的繪制技巧是確保結構安全的基本功；對于監管部門，基于受力分析的技術審查是質量把關的關鍵環節。
在工程建設日益注重安全與質量的今天,我們應當給予結構受力分析更多的重視，讓每一張示意圖都成為安全保障的可靠藍圖。
