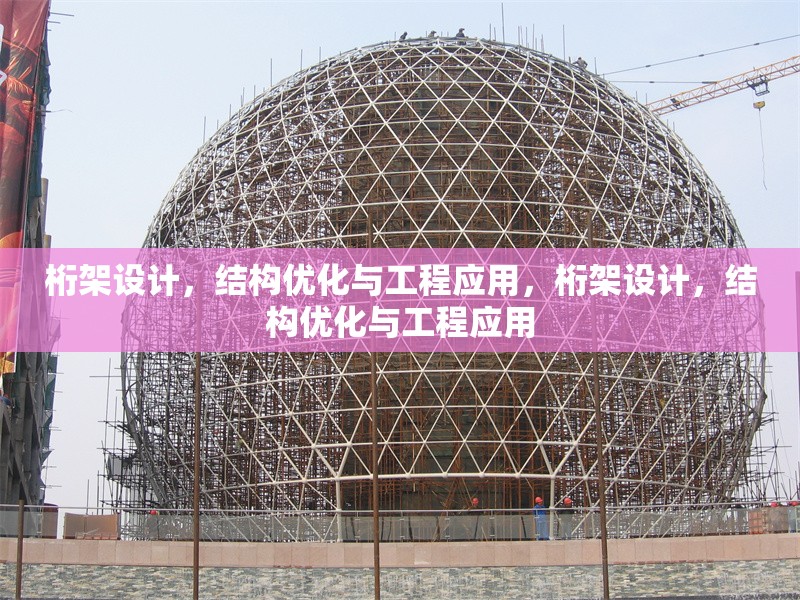

架設計需綜合多方面因素，以確保合理性，首先明確設計目標與要求，滿足建筑使用功能，合理選取材料，常用金屬如鋼鐵、鋁合金等，保證桿件強度和剛度，優化節點設計，確保連接穩定，使節點能平衡傳遞桿件內力，避免應力集中，合理布置荷載路徑，讓荷載均勻分布，減少局部受力過大，根據建筑需求確定桁架形式，如平面桁架用于橋梁和屋頂，空間桁架用于大跨度建筑等，同時考慮施工和維護因素，如設置斜撐、加固節點提高穩定性，優化桿件尺寸避免過大變形。

桁架設計的重要性

在現代建筑和工程結構中，桁架作為一種高效的結構形式被廣泛應用，從大型體育場館的屋頂到橋梁的主體結構，從舞臺燈光架到工業廠房的支撐系統，桁架以其優異的力學性能和材料利用率成為工程師們的首選，如何設計一個既安全又經濟的桁架系統并非易事,需要考慮眾多因素并遵循嚴格的設計原則。

本文將系統性地介紹桁架設計的核心要點，包括基本原理、荷載分析、材料選擇、節點設計、穩定性考量以及優化方法等,為工程技術人員和結構設計愛好者提供全面的指導。

桁架的基本原理與分類

1 桁架的工作原理

桁架是由直桿在端部相互連接而成的幾何不變結構體系，其基本特點是所有桿件主要承受軸向力（拉力或壓力），彎矩和剪力相對較小，這種受力特性使得材料強度得到充分利用,從而實現輕質高強的結構效果。

理想桁架的計算基于以下假設：

• 所有節點均為理想鉸接
• 所有荷載都作用在節點上
• 桿件軸線絕對直線且通過節點中心
• 結構變形微小不影響力的分布

2 桁架的主要類型

根據幾何形狀分類：

• 平行弦桁架：上下弦桿平行，適用于跨度較大且高度受限的情況
• 三角形桁架：經典的人字形結構，具有良好的穩定性
• 拱形桁架：上弦呈曲線，兼具桁架和拱的優點
• 梯形桁架：介于平行和三角形之間的過渡形式

根據受力特點分類：

• 簡支桁架：兩端簡支，最常見的形式
• 連續桁架：跨越多個支撐點，內力分布更均勻
• 懸臂桁架：一端或兩端懸挑，適用于特殊場合

桁架設計的核心要素

1 荷載分析與組合

合理的荷載計算是桁架設計的基礎,需要考慮以下荷載類型：

永久荷載（恒載）：

• 桁架自重
• 屋面或橋面系統重量
• 永久設備重量

可變荷載（活載）：

• 使用荷載（人群、車輛等）
• 雪荷載
• 風荷載
• 溫度作用
• 地震作用（對于重要結構）

偶然荷載：

• 撞擊
• 爆炸
• 非常規氣候條件

根據《建筑結構荷載規范》(GB50009)，應按照最不利原則進行荷載組合,考慮基本組合和標準組合等多種情況。

2 材料選擇與截面設計

常用材料：

• 鋼材：Q235、Q345等，強度高、延性好
• 鋁合金：輕質、耐腐蝕，用于特殊場合
• 木材：傳統材料，環保但強度較低

截面形式選擇：

• 鋼管：圓形、方形或矩形，抗壓性能好
• H型鋼：用于弦桿，抗彎能力強
• 角鋼：用于腹桿，連接方便
• 組合截面：滿足特殊受力要求

截面設計應遵循"強節點弱桿件"原則，確保節點處不發生破壞，桿件長細比需控制在規范限值內,防止失穩。

3 節點設計與連接方式

節點是桁架的關鍵部位,常見連接方式包括：

焊接節點：

• 剛接節點，傳力直接
• 需考慮焊接殘余應力和熱影響區
• 適用于工廠預制

螺栓連接：

• 高強螺栓摩擦型連接應用廣泛
• 便于現場安裝和調整
• 需考慮螺栓排列和端距要求

銷軸連接：

• 可實現鉸接假設
• 用于特殊要求的節點

節點設計應進行詳細計算,包括：

• 節點板強度驗算
• 焊縫或螺栓群受力分析
• 局部承壓驗算
• 構造要求檢查

桁架設計的穩定性考量

1 整體穩定性

桁架作為整體需滿足以下穩定性要求：

• 平面內穩定性：通過合理的桁架高度與跨度比保證
• 平面外穩定性：依靠支撐系統或空間桁架形式保證
• 抗傾覆穩定性：特別對高聳桁架重要

2 桿件穩定性

受壓桿件易發生屈曲,設計時需：

• 計算有效長度系數
• 控制長細比限值
• 考慮桿件之間的相互約束
• 必要時設置中間支撐

3 節點穩定性

節點區域應力復雜,需防止：

• 節點板平面外屈曲
• 桿件局部屈曲
• 連接件失效

桁架設計的優化方法

1 拓撲優化

通過調整桁架的幾何形式，尋找最優的桿件布置方案,常用方法包括：

• 滿應力設計法
• 漸進結構優化法
• 遺傳算法等智能優化方法

2 尺寸優化

在確定拓撲后，優化各桿件截面尺寸,實現：

• 材料用量最小化
• 結構剛度最大化
• 固有頻率優化

3 形狀優化

調整桁架的外形幾何參數,如：

• 桁架高度變化
• 弦桿曲線形狀
• 支撐位置優化

現代桁架設計的創新趨勢

1 材料創新

• 高強鋼材應用
• 復合材料桁架
• 3D打印節點

2 結構形式創新

• 空間網格桁架
• 張拉整體結構
• 可展開桁架

3 設計方法創新

• BIM技術應用
• 參數化設計
• 數字化制造

桁架設計實例分析

（此處可加入具體工程案例,分析設計要點和解決方案）

合理桁架設計的關鍵

合理的桁架設計需要綜合考慮力學性能、經濟性、施工便利性和美觀要求，工程師應在深刻理解基本原理的基礎上，靈活運用現代設計方法和工具，創造出既安全可靠又經濟高效的桁架結構，隨著新材料、新技術的不斷發展,桁架設計也將迎來更多創新可能。

通過本文的系統介紹，希望讀者能夠掌握桁架設計的核心要點,在實際工程中設計出更加科學合理的桁架結構。
