土裂縫修補(bǔ)技術(shù)在實(shí)際工程中應(yīng)用廣泛，如某老舊橋梁，因長期受車輛荷載與自然環(huán)境影響，混凝土表面出現(xiàn)大量裂縫，威脅行車安全，清兆公司采用高性能修補(bǔ)材料，其強(qiáng)度和耐久性優(yōu)于傳統(tǒng)材料，還通過優(yōu)化施工工藝提高質(zhì)量和效率、降低成本，在施工中，對(duì)裂縫進(jìn)行細(xì)致處理，包括清潔、干燥等準(zhǔn)備工作，確保修補(bǔ)效果，屋面裂縫修補(bǔ)時(shí)，澆筑完成后半日內(nèi)采用覆蓋保濕養(yǎng)護(hù)，可增強(qiáng)養(yǎng)護(hù)效果，嚴(yán)格防控脫水、裂縫等問題。

裂縫修補(bǔ)技術(shù)的實(shí)際應(yīng)用案例

裂縫修補(bǔ)技術(shù)在實(shí)際工程中的應(yīng)用非常廣泛，以下是幾個(gè)具體的案例：

瀝青混凝土路面裂縫修補(bǔ)技術(shù)

在公路工程中，瀝青混凝土路面的裂縫是一個(gè)常見問題。為了提高修補(bǔ)效果，研究者結(jié)合工程實(shí)例，對(duì)瀝青混凝土路面的裂縫分類及成因進(jìn)行了介紹，并對(duì)預(yù)裂縫技術(shù)進(jìn)行了研究。這種技術(shù)包括裂縫開槽灌縫修補(bǔ)要點(diǎn)，并分析了修補(bǔ)效果。實(shí)踐結(jié)果表明，采用預(yù)裂縫技術(shù)處理的路段路面產(chǎn)生的裂縫數(shù)量較少，裂縫的長度及裂縫的間距也明顯變小，說明采用了預(yù)裂縫技術(shù)能有效控制路面裂縫的出現(xiàn)。此外，采用改性環(huán)氧丙烯酸酯灌縫材料能有效修補(bǔ)路面裂縫。

混凝土裂縫修復(fù)技術(shù)

混凝土裂縫修復(fù)技術(shù)是一種用于修補(bǔ)混凝土表面裂縫的方法。該技術(shù)包括填縫劑選擇、表面處理、填縫劑涂覆、表面抹平等步驟。填縫劑通常選擇聚合物修補(bǔ)材料、混凝土修補(bǔ)材料等，這些材料具有良好的流動(dòng)性和附著力能力，能夠填充混凝土表面的裂縫并且能夠與原材料形成一體。這種技術(shù)適用于多種場合，包括建筑物的基礎(chǔ)、橋梁的橋墩等。

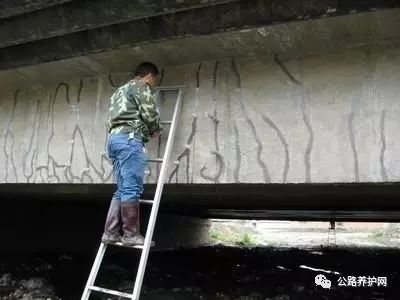

橋梁裂縫處理及加固技術(shù)

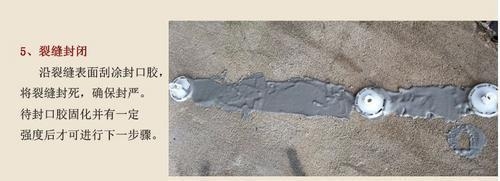

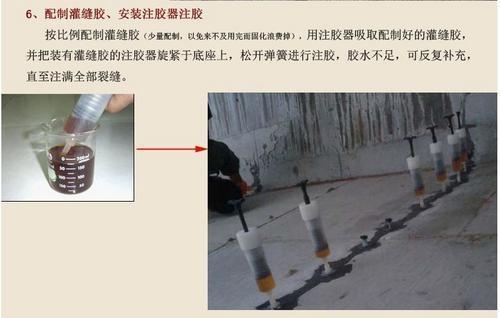

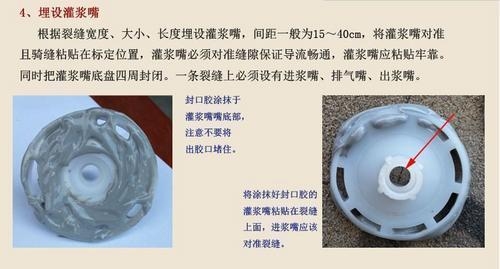

橋梁裂縫處理及加固技術(shù)應(yīng)用是非常重要的，裂縫的產(chǎn)生要迅速解決才能減少危害，每個(gè)細(xì)節(jié)的處理都非常關(guān)鍵。建筑網(wǎng)小編就橋梁裂縫處理及加固技術(shù)應(yīng)用和大家介紹一下。1裂縫表面封閉修補(bǔ)法(1)填縫:根據(jù)裂縫寬度分別用勾縫刀、抹子、刮刀等工具進(jìn)行操作，所用灰漿通常采用1::3水泥砂漿，不得低于砌筑灰漿的強(qiáng)度。 (2)表面抹灰:是用水泥漿、水泥砂漿、環(huán)氧基液及環(huán)氧砂漿等材料涂抹在裂縫部位的磚石砌體或混凝土表面上的修補(bǔ)方法。 1)水泥砂漿涂抹:將裂縫附近的混凝土表面鑿毛，使糙面平整并清潔，為使混凝土表面不能有流水，用純水泥漿涂刷一層底漿，再將水泥砂漿一次或分幾次抹完(應(yīng)總厚度而定)。 2)環(huán)氧砂漿涂抹:①先在裂縫上口鑿一V形槽并盡量平整;②用鋼絲刷或竹刷清縫，并鑿去浮渣;③在裂縫郊周涂一層環(huán)氧漿液;④嵌入環(huán)氧砂漿，用刮刀使其平面與原混凝土面齊平。 3)鑿槽嵌補(bǔ):是沿混凝土裂縫鑿一條深槽，在槽內(nèi)嵌補(bǔ)各種粘結(jié)材料，如環(huán)氧砂漿、瀝青、***丙稀酸脂類化學(xué)補(bǔ)強(qiáng)劑(甲凝)等的修補(bǔ)方法，槽形根據(jù)裂縫位置和填補(bǔ)材料而定。 4)表面噴漿:采用無筋素噴漿、技網(wǎng)噴漿，或掛網(wǎng)噴漿結(jié)合鑿槽嵌補(bǔ)等修補(bǔ)方法。 噴漿的結(jié)構(gòu)表層應(yīng)仔細(xì)敲擊，若發(fā)現(xiàn)剝離的部分應(yīng)當(dāng)敲碎并除去。 為使噴涂層粘牢固，最好把裂縫鑿成v形槽。 噴漿以前先用水沖洗結(jié)構(gòu)物表面，并在始噴漿之前先把基層濕潤一下，然后開始噴漿。 2裂縫壓力灌漿修補(bǔ)法主要用于裂縫多且深入結(jié)構(gòu)內(nèi)部或結(jié)構(gòu)有空隙的修補(bǔ)，按灌漿材料的不同分為二類:(1)水泥灌漿:①.對(duì)修補(bǔ)部位裂縫再仔細(xì)檢查一遍，以便確定修補(bǔ)數(shù)量、范圍、鉆孔孔眼位置及漿液數(shù)量;②.鉆孔時(shí)，不得順裂縫鉆孔，(指墩臺(tái)部分)，孔眼開好須進(jìn)行清孔，用大氣泵吹干;③.漿液灌人砌體或混凝土中時(shí)，灌漿前應(yīng)把裂縫和孔隙塞好，進(jìn)行止?jié){或堵漏處理。 (2)化學(xué)灌漿:主要是防滲止水和加固補(bǔ)強(qiáng)，其施工要求:①.裂縫的檢查及清理;②.鉆眼埋嘴;③.嵌縫止?jié){。 封閉嚴(yán)密程度是壓漿補(bǔ)強(qiáng)成敗的關(guān)鍵，其辦法:可沿縫用人工或風(fēng)鎬鑿成v型槽，寬度5~10cm，深3~5cm，并清除槽內(nèi)松動(dòng)的混凝土碎屑及粉塵，向槽內(nèi)塞水泥砂漿。 3表面粘貼修補(bǔ)法它是指用膠粘劑把玻璃布等材料粘貼在裂縫處混凝土上，既封閉裂縫，又提高結(jié)構(gòu)的強(qiáng)度和剛度。 (1)先將混凝土的表面鑿毛，并沖洗干凈，使表面無油污灰塵，若表面不平整，可先用環(huán)氧秒漿抹平;(2)粘貼時(shí)，先在粘貼面上均勻則一層環(huán)氧基液(不能有氣泡產(chǎn)生)，展開、掄直玻璃和放置并抹平使之緊貼在混凝土面上，再用刷子或其他工具在玻璃布上刷一遍，使環(huán)氧基液浸透玻璃布溢出，接著又在玻璃布上刷環(huán)氧基液;(3)按同樣方法粘貼第二層玻璃布，但上層玻璃應(yīng)比下層玻璃稍寬1~2cm，以便壓邊。 4橋梁外包混凝土加固法5橋梁鋼板粘貼加固法由于交通量的增加，主梁承載力不足，或縱向主筋出現(xiàn)嚴(yán)重的銹蝕，或梁板橋的主梁出現(xiàn)嚴(yán)重橫向裂縫，此時(shí)，用粘結(jié)劑及錨栓將鋼板粘貼錨固在砼結(jié)構(gòu)的受拉區(qū)或薄弱部位，使其與結(jié)構(gòu)形成整體，以鋼板代替增設(shè)的補(bǔ)強(qiáng)鋼筋，提高橋梁的承載能力與耐久性。 其特點(diǎn)為:(1)不需要破壞被加固的原結(jié)構(gòu)的外形;(2)施工工藝簡單，施工質(zhì)量易于控制;(3)施工工期短，較經(jīng)濟(jì)，是一種簡便的加固方法;(4)不足之處是粘結(jié)劑的質(zhì)量及耐久性是影響加固效果的主要因素。 6噴錨混凝土加固法它是將錨筋折入待補(bǔ)強(qiáng)部位的結(jié)構(gòu)內(nèi)，掛設(shè)補(bǔ)強(qiáng)鋼筋網(wǎng)，再噴射一定厚度的砼，形成與原結(jié)構(gòu)共同受力的組合結(jié)構(gòu)。 通過高速噴射到已錨固好鋼筋的受噴面上，凝結(jié)硬化后形成一種鋼筋砼;砼在高速噴射時(shí)，水泥漿與集料的反復(fù)連續(xù)撞擊使砼密實(shí)，~。 近年來，鋼纖維混凝土替代了傳統(tǒng)的掛網(wǎng)噴射砼，為橋梁加固提供了更為方便和簡捷的手段。 摻入鋼纖維后，除了砼的抗拉強(qiáng)度和主要由拉應(yīng)力控制的抗彎、抗剪和抗扭等強(qiáng)度有明顯的提高外，特別值得指出的是鋼纖維混凝土的摻入大大提高了混凝土的韌性，將脆性的混凝土材料變?yōu)榫哂形兆冃文芰Φ牟牧稀?噴錨砼加固舊橋應(yīng)遵循以下原則:(1)恒載內(nèi)力(包括新噴射的混凝土)應(yīng)按原構(gòu)件的截面進(jìn)行計(jì)算;(2)活載內(nèi)力則按加大后的組合截面計(jì)算內(nèi)力;(3)使用極限狀態(tài)仍按彈性理論進(jìn)行內(nèi)力或應(yīng)力疊加計(jì)算;(4)強(qiáng)度驗(yàn)算按照噴射截面占原截面的比率;(5)進(jìn)行加固前，對(duì)舊橋的原始情況以及病害原因，對(duì)舊橋的基本承載能力作出評(píng)估;(6)噴射混凝土與鋼筋的強(qiáng)度等級(jí)，要高于原結(jié)構(gòu)的強(qiáng)度等級(jí)。 7改變結(jié)構(gòu)受力體系的加固法它是通過改變橋梁結(jié)構(gòu)受力體系，達(dá)到提高橋梁的承載能力的目的，以減少控制截面的內(nèi)力為目的進(jìn)行加固。 就拱橋加固，通過體系轉(zhuǎn)換法將單純拱的受力狀態(tài)改變?yōu)楣傲航M合體系受力狀態(tài)，即將拱上建筑變?yōu)榱菏浇Y(jié)構(gòu)，拱梁組合體系受力狀態(tài)較單純拱更為均勻。

以上案例展示了裂縫修補(bǔ)技術(shù)在不同領(lǐng)域的實(shí)際應(yīng)用，這些技術(shù)的應(yīng)用有效地延長了工程結(jié)構(gòu)的使用壽命，提高了結(jié)構(gòu)的安全性和穩(wěn)定性。

裂縫修補(bǔ)技術(shù)在古建筑保護(hù)中的應(yīng)用

橋梁裂縫修補(bǔ)技術(shù)的最新進(jìn)展

混凝土裂縫修補(bǔ)材料的性能比較

瀝青路面裂縫修補(bǔ)效果評(píng)估方法
