加固后變形監測技術是保障工程安全的重要手段，該技術通過在加固結構的特定位置布設監測點，運用專業設備和方法，對結構在加固后的變形情況進行定期或?qū)崟r監測，其目的在于及時發現潛在的安全隱患，為后續的維護和管理提供科學依據，確保結構的穩定性和安全性，隨著科技的發展，相關技術不斷更新，如中建八局研發的“適應極端溫差的高兼容性抗震加固施工變形監測技術”已成功應用于實際項目。

結構加固后變形監測技術

一、傳統監測技術

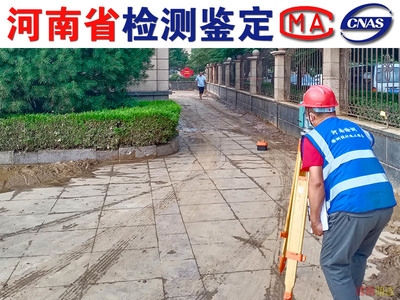

• 水準測量技術
  • 原理是基于重力和液體表面張力的平衡原理，通過水準儀或水平儀等設備，在建筑結構上設置測點，測量水平線的變化來判斷建筑結構的位移情況，主要用于測量建筑結構的垂直位移和水平位移。它具有操作簡單、測量精度高、穩定可靠等優點，可用于結構加固后的建筑垂直和水平位移監測。
• GPS定位技術
  • 基于衛星定位系統，通過安裝GPS接收器在建筑結構上進行位置定位，利用衛星信號測量接收器的位置坐標，并通過數據處理算法計算出建筑結構的位移量和變形量。其監測范圍廣、監測精度高、實時性強，適用于對加固后建筑結構整體位移和變形的監測。不過在高層建筑內部或密集城市區域的監測效果可能受信號遮擋和多徑效應的影響，監測精度也受衛星信號強度和接收器精度的限制。
• 視覺監測技術
  • 利用攝像機或攝像頭實時記錄建筑結構的外部形態和變形情況，常用于監測建筑結構表面的裂縫、位移和形變等。工作原理是拍攝建筑結構的影像，再通過圖像處理技術對圖像進行分析和識別得到變形數據。操作簡便、成本較低、監測范圍廣，但對于遮擋物的處理和光照條件的影響可能會影響監測效果，監測精度受攝像機分辨率和圖像處理算法的限制，可用于結構加固后建筑外觀變形的初步監測。

二、先進監測技術

• 激光掃描技術
  • 能夠快速獲取建筑結構的三維空間信息，通過多次掃描對比可以精確監測結構加固后的變形情況。可對大面積的建筑結構表面進行高精度的測量，對于復雜形狀的結構也能很好地適應，并且可以檢測到微小的變形。
• 高精度全站儀技術
  • 這是一種高精度、高效率的測量設備。可以精確測量建筑結構上各點的坐標，通過對比不同時間點的坐標數據，得出結構的變形情況。在結構加固后的監測中，能夠提供準確的位移和形變數據，為評估加固效果提供依據。
• 應變計監測技術
  • 應變計能夠靈敏地感知建筑物在受力作用下的應變情況，將應變數據實時傳輸至監測系統中。在結構加固后，通過對應變數據的分析可以判斷加固部分是否有效地分擔了結構應力，以及結構整體的變形趨勢，從而評估加固效果和結構安全性。

三、傳感器監測技術

• 傾斜傳感器
  • 可用于監測建筑結構的傾斜程度，結構加固后如果出現不均勻沉降或者結構受力變化，可能會導致傾斜，傾斜傳感器能夠及時捕捉到這種變化，為結構的穩定性評估提供數據支持。
• 加速度計
  • 能夠精準地記錄建筑物在各種自然和人為因素作用下的振動情況。在結構加固后，可通過加速度計監測建筑結構的振動情況，若振動異常，可能意味著結構存在潛在的變形或安全風險，有助于及時發現問題并采取措施。
