施工流程圖是項目管理中的重要工具，其可視化效果直接影響溝通效率和決策準確性，為提高施工流程圖的可視化效果，可從以下幾個方面入手：**簡化設計**，避免信息過載，通過分層或分階段展示流程，確保關鍵節點清晰突出；**統一符號與配色**，采用行業通用符號（如箭頭、方框）和協調的配色方案，增強可讀性；第三，**利用動態元素**，如動畫或交互式圖表，幫助用戶理解復雜流程；第四，**結合數字化工具**，使用BIM（建筑信息模型）或專業繪圖軟件（如Visio、Lucidchart）提升圖的精確性和可編輯性；**注重標注與說明**，補充文字注釋或圖例，確保不同背景的參與者均能快速理解，定期收集反饋并優化流程圖，以適應實際施工需求，通過以上方法，可顯著提升施工流程圖的直觀性和實用性，從而優化項目管理效率。

一、保持簡潔性

• 簡化內容：避免出現過多的文字和復雜的線條，將工作流程按照施工的先后順序排列，使關聯關系清晰可見。例如，只展示關鍵施工步驟和它們之間的主要邏輯關系，去除不必要的細節，讓流程圖更易讀。
• 明確重點：確定流程中的關鍵節點和主要任務，突出顯示這些重點內容。比如將重要施工工序用加粗線條或者較大的圖形表示，以便使用者能迅速抓住關鍵信息。

二、合理運用顏色和符號

• 顏色標注：使用顏色來標注不同的工作類型和任務狀態，如已完成的任務用綠色表示，正在進行的任務用黃色表示，未開始的任務用灰色表示等。這樣可以提高圖表的可讀性，使用者能夠直觀地了解施工進度情況。
• 符號表意：采用一些標準的符號來表示特定的意義。例如，用三角形表示危險區域或者需要特別注意的施工環節，用圓形表示檢查點等，讓流程圖傳達更多的信息。

三、及時更新

• 動態調整：隨著施工項目的進行，工作流程和關聯關系可能會發生變化。因此要及時更新施工流程圖，確保其與實際施工進度保持一致。例如，當出現新的施工工藝或者調整施工順序時，要在流程圖中體現出來。

四、選擇合適的制作方法和工具

• 手繪適用于簡單項目：如果是規模較小和復雜度不高的施工項目，可以采用手繪的方式。只需要一張紙和一支筆，根據施工過程的先后順序，將每個施工階段的工作流程和關聯關系手繪在紙上。這種方法操作簡單，能快速勾勒出施工流程的大致框架。

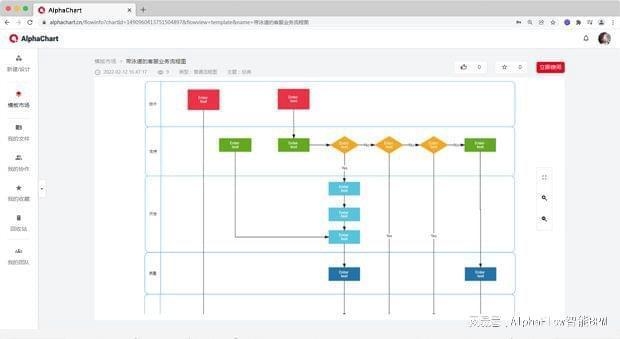

• 電腦繪圖軟件用于一般項目：對于一般規模和復雜度的施工項目，像AutoCAD和Visio等軟件是不錯的選擇。它們提供了豐富的繪圖功能，可以輕松繪制出高質量的施工流程圖，并且能夠實現流程圖的快速編輯和修改，同時還可以保存和分享流程圖。
• 專業軟件用于復雜項目：針對大型和復雜度較高的施工項目，如Microsoft Project和Primavera P6等專業軟件更為適用。這些軟件通常具有更強大的功能，可以進行更復雜的施工流程圖設計和管理，例如能夠處理大量的任務和復雜的邏輯關系，準確計算資源分配等。

五、加強溝通與共享

• 共享流程：及時與相關人員共享和交流施工流程圖，讓每個人清楚地了解項目的進展和工作任務，提高溝通效率和工作效率。例如，可以通過項目管理平臺或者內部辦公軟件將流程圖發送給施工人員、監理人員等相關方。
• 多方參與制作：在制作施工流程圖時，讓所有相關人員參與其中。施工人員可能更了解實際操作中的細節和難點，工程師能夠從技術角度提供意見，管理人員可以從整體規劃和資源分配方面給予建議。多方參與有助于完善流程圖，使其更符合實際施工情況，同時也能提高各方對流程圖的理解和接受度。
