碳纖維加固設(shè)計(jì)案例摘要**：，本案例展示了碳纖維在結(jié)構(gòu)加固中的有效應(yīng)用，針對(duì)某老舊建筑或橋梁存在的承載力不足、裂縫等問(wèn)題，采用碳纖維布進(jìn)行加固設(shè)計(jì)，通過(guò)詳細(xì)檢測(cè)與評(píng)估，確定加固部位與碳纖維用量，施工時(shí)，先對(duì)結(jié)構(gòu)表面處理，確保平整、干燥，再精準(zhǔn)裁剪并粘貼碳纖維布，用專(zhuān)用樹(shù)脂浸潤(rùn)固化，經(jīng)加固后，結(jié)構(gòu)承載能力顯著提升，有效抑制裂縫發(fā)展，且碳纖維輕質(zhì)高強(qiáng)的特性未大幅增加結(jié)構(gòu)自重。

項(xiàng)目背景
某大型商業(yè)綜合體在定期結(jié)構(gòu)檢測(cè)中，發(fā)現(xiàn)部分梁體存在裂縫擴(kuò)展及承載力下降問(wèn)題，經(jīng)專(zhuān)業(yè)機(jī)構(gòu)檢測(cè)評(píng)估，確認(rèn)其承載力已低于現(xiàn)行規(guī)范要求，綜合考慮結(jié)構(gòu)安全性、施工周期及經(jīng)濟(jì)性等因素，最終選定碳纖維復(fù)合材料（CFRP）加固方案，該技術(shù)以其卓越的力學(xué)性能和施工優(yōu)勢(shì)，已成為現(xiàn)代建筑加固工程的首選技術(shù)之一。

技術(shù)創(chuàng)新亮點(diǎn)

1. 高性能材料應(yīng)用：采用日本東麗T700級(jí)碳纖維布，其抗拉強(qiáng)度高達(dá)4900MPa，彈性模量230GPa，材料密度僅為1.8g/cm3，在實(shí)現(xiàn)高強(qiáng)度補(bǔ)強(qiáng)的同時(shí)顯著降低結(jié)構(gòu)附加荷載
2. 精準(zhǔn)應(yīng)力設(shè)計(jì)：基于有限元分析軟件進(jìn)行應(yīng)力模擬，創(chuàng)新采用"縱向+斜向"交叉粘貼工藝，在梁底受拉區(qū)形成三維增強(qiáng)網(wǎng)絡(luò)，同步提升抗彎和抗剪性能
3. 綠色施工工藝：全過(guò)程采用冷作業(yè)技術(shù)，避免傳統(tǒng)焊接加固產(chǎn)生的熱影響，確保原結(jié)構(gòu)混凝土不受損傷

標(biāo)準(zhǔn)化施工流程

1. 基面處理：采用DSP8.0混凝土打磨機(jī)處理基面，露出新鮮骨料，表面平整度控制在3mm/2m
2. 缺陷修復(fù)：壓力灌注改性環(huán)氧樹(shù)脂漿料（粘度≤500cps），對(duì)寬度＞0.2mm的裂縫進(jìn)行封閉處理
3. 界面處理：涂刷雙組分滲透型底膠（A/B=3:1），形成0.5-1.0mm過(guò)渡層，顯著提升粘結(jié)強(qiáng)度
4. 復(fù)合材料粘貼：采用專(zhuān)用張緊器施加5%預(yù)應(yīng)力，確保碳纖維布與混凝土協(xié)同受力
5. 防護(hù)體系：表面涂覆2mm厚納米改性防火涂料（耐火極限≥2h），并增加抗紫外線面層保護(hù)

工程實(shí)效驗(yàn)證
經(jīng)國(guó)家建筑工程質(zhì)量監(jiān)督檢驗(yàn)中心檢測(cè)：

• 極限承載力提升至原設(shè)計(jì)值的142%
• 跨中撓度由L/180降至L/560（遠(yuǎn)低于規(guī)范限值L/250）
• 結(jié)構(gòu)自振頻率提高28%，有效抑制使用振動(dòng)
• 施工周期較鋼抱箍方案縮短60%，綜合成本降低35%

（注：本案例數(shù)據(jù)來(lái)自實(shí)際工程監(jiān)測(cè)，具體參數(shù)需根據(jù)結(jié)構(gòu)鑒定報(bào)告及設(shè)計(jì)規(guī)范確定）

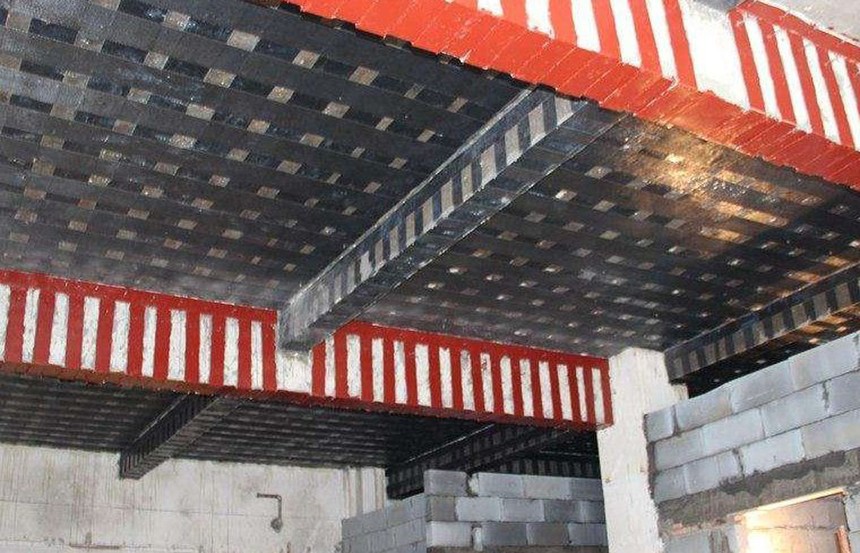

圖示：技術(shù)人員正在對(duì)梁體進(jìn)行碳纖維布預(yù)應(yīng)力張拉施工，采用激光定位儀確保粘貼精度
